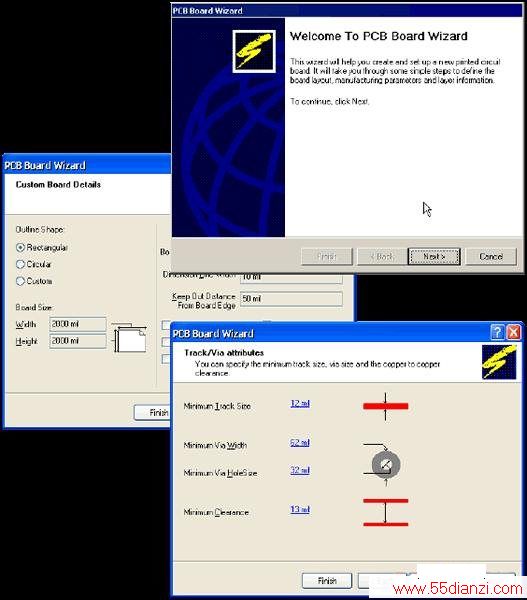

2、 PCB Board Wizard 打开。你首先看见的是介绍页。点 Next 按钮继续。
3、设置度量单位为英制 （ Imperial ）， 注意：1000 mils = 1 inch 。
4 、 向导的第三页允许你选择你要使用的板轮廓。在本教程中我们使用我们自定义的板子尺寸。从板轮廓列表中选择 Custom ， 点击 Next 。
5 、 在下一页，你进入了自定义板选项。在本教程电路中，一个 2 x 2 inch 的板子将给我大量的空间。选择 Rectangular 并在 Width 和 Height 栏 键入 2000 。取消选择 Title BLOCk & Scale 、 Legend String 和 Dimension Lines 以及 Corner Cutoff 和 Inner Cutoff 。点击 Next 继续。
6 、在这一页允许你选择板子的层数。我需要两个 signal layer ，不需要 power planes 。点击 Next 继续。
7 、在设计中使用的过孔（ via ）样式选择 Thru-hole vias only ，点击 Next 。
8 、在下一页允许你设置元件 / 导线的技术（布线）选取项。选择 Thru-hole components 选项，将相邻焊盘（ pad） 间的导线数设为 One Track 。 点击 Next 继续。
9、下一页允许你设置一些应用到你的板子上的设计规则。设为默认值。点 Next 按钮继续。
10、最后一页允许你将自定义的板子保存为模板，允许你按你输入的规则来创建新的板子基础。我们不想将我们的教程板子保存为模板，确认该选项未被选择，点击 Finish 关闭向导。

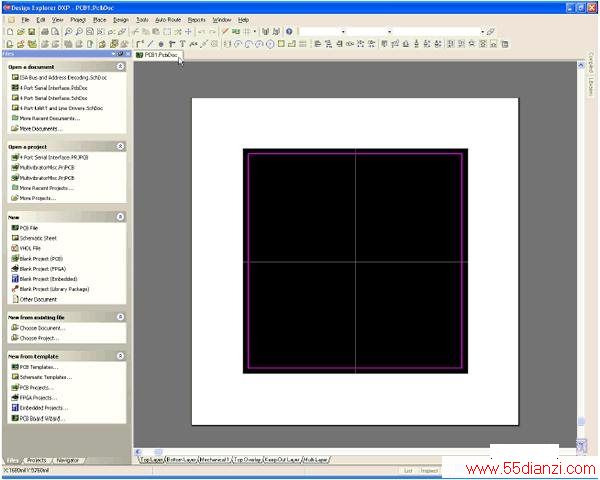

11、PCB向导现在收集了它需要的所有的信息来创建你的新板子。PCB编辑器将显示一个名为 PCB1.PcbDoc 的新的PCB文件。
12、PCB文档显示的是一个默认尺寸的白色图纸和一个空白的板子形状（带栅格的黑色区域）。要关闭图纸，选择 Design > Options ，在 Board Options 对话框 取消选择 Design Sheet 。
你可以使用Protel DXP从其它PCB模板中添加你自己的板框、栅格特性和标题框。要获得关于板子形状、图纸和模板的更多信息，参见 板子形状和图纸 教程。
13、现在图纸被关闭，选择 View > Fit Board （ 热键V，F）将只显示板子形状。
14、PCB文档会自动添加（连接）到项目，并列表在 Projects 标签中紧靠项目名称的 PCBs 下面。
15、选择 File ? Save As 来将新PCB文件重命名（用* . PcbDoc 扩展名 ）。指定你要把这个PCB保存在你的硬盘上的位置，在文件名栏里键入文件名 Multivibrator.PcbDoc 并点击 Save 。
