SD卡插座

SD卡插座

点击数:7915 次   录入时间:03-04 11:35:11   整理:http://www.55dianzi.com   综合其他

  SD卡座外观尺寸图如下:

SD卡座外观尺寸图

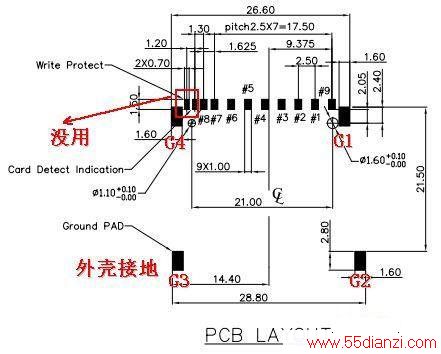

  PCB尺寸图如下:

PCB尺寸图

  8脚旁边的两个脚是没用的,而G1,G2,G3,G4是固定脚,这四个脚也是与SD卡座的金属外壳是连在一起的,最好是接地,因为SD卡要用手来插拔,难免会把静电带到卡座上,如果这几个固定管脚连上地的话,静电就会通过这几个脚留回地,而不会对其他功能管脚有损害。

  下图SD卡的接线图(G5为8脚旁边的那两个没用管脚)

SD卡的接线图
