散热风扇自动控制电路

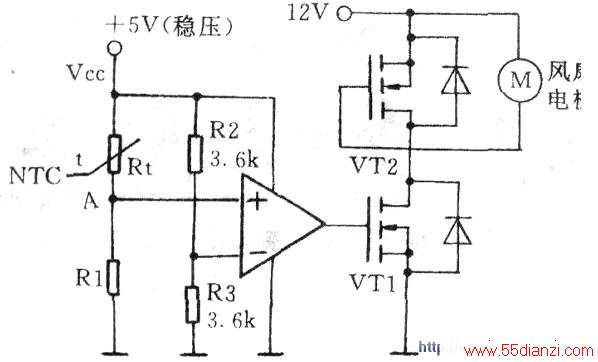

　　下图是为大功率器件或模块散热而设计的风扇自动控制电路。它由温度检测、比较器及风扇电机（直流无刷电机）及驱动电路组成。

　　由NTC热敏电阻Rt作测温元件（安装在散热片上）。当温度高于设定阈值温度Tlh（如85℃）时，R1的阻值降低使A点电压大于基准电压2.5V，比较器输出高电平，VT1导通，风扇工作进行散热；当温度低于阈值温度时，比较器输出低电平，VT1截止，风扇停转。

　　如要求精度高一些，可采用LM385-2．5基准电压源(2.5V)来代替两个3.6k分压电阻；并可将比较器接成有一定滞回电压的，则效果更好。

　　NTC电阻可采用2~3k（25℃时的阻值）。由于NTC电阻有一定的离散性，应在Tth温度条件下调整R1值，使A点电压为2,5V。R1可选用10kΩ电位器代替，调整完毕后再用固定电阻换上即可。电源电压5V应稳压。

　　MOSFET可采用Si9955，它可满足一般散热风扇的要求。
