可重置的低频振荡器-LTC6991

     描述：

　　 LTC ? 6991 是一款硅 振荡器 ，具有一个 1.024ms 至 9.54hr (29.1μHz 至 977Hz)的可编程周期范围，专供长持续时间定时过程之用。LTC6991 隶属于 TimerBloxTM 通用型硅 定时器 件系列。

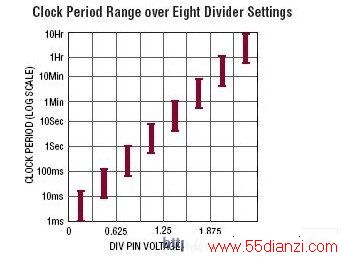

　　单个 电阻 器 RSET 负责设置 LTC6991 的内部主振荡器频率。输出时钟周期由该主振荡器和一个内部 分频器 NDIV 来决定 (可编程至 1 ~ 221 范围内的 8 个设定值)。

　　特点：

　　·周期范围：1ms 至 9.5hr

　　·利用 1~3 个 电阻器 进行配置

　　·<1.5% 最大频率误差

　　·输出复位功能

　　·2.25V 至 5.5V 单 电源 操作

　　·55μA 至 80μA 电源电流

　　·(2ms 至 9.5hr时钟周期)

　　·500μs 启动时间

　　·C MOS 输出 驱动器 可供应/吸收 20mA 电流

　　-40°C 至 125°C 工作温度范围

　　·采用扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装和 2mm x 3mm DFN 封装

　　封装：

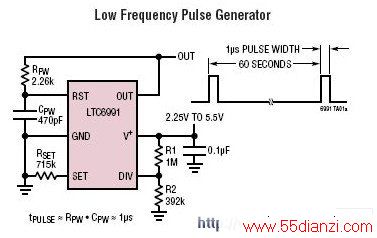

　　典型应用：
