微波炉就是用微波来煮饭烧菜的工具他和其他的炉子不同。微波是一种电磁波。这种电磁波的能量很大，微波一碰到金属就发生反射，金属根本没有办法吸收或传导它；微波可以穿过玻璃、陶瓷、塑料等绝缘材料，但不会消耗能量；而含有水分的食物，微波不但不能透过，微波上所携带的能量就会被水分子所吸收产生很高的热量，这样食物熟了，下面我们来具体的探讨一下微波炉原理。

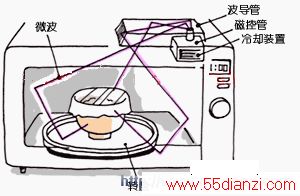

微波炉的频率是2450MHz ，电场方向每秒钟变化24.5 亿次，其生成的热量之大是可想而知的。微波炉原理是由一种电子真空管——磁控管，产生2450MHz 的超短波电磁波，通过微波传导元件——波导管，发射到炉内各处，通过发射、传导、被食物吸收，引起食物内的极性分子（如水、脂肪、蛋白质、糖等）以每秒 24.5 亿次的极高速振动．并由振动所引起的摩擦使食物内部产生高热，将食物烹熟，下面是详细的微波炉的原理图，希望对你有所帮助。
微波炉的磁控管将电能转化为微波能，当磁控管以 2450MHZ 的频率发射出微波能时， 置于微波炉炉腔内的水分子以每秒钟 24.5 亿千次的变化频率进行振荡运行，产生高频电磁场的核心元件是 磁控管。食物分子在高频磁场中发生震动， 分子间相互碰撞、 磨擦而产生热能，结果导致食物被加热。这就是微波炉原理 。
被加热的介质一般可分为无极性分子电介质和有极性分子电介质 。有极性分子在没有外加电场时不显示极性。如果将这种介质放在外加电场中，每个极性分子会沿着电场力的方向形成有序排列，并在电介质表面会感应出相反的电荷，这一过程称为极化。外加电场越强，极化作用也越强。当外加电场改变方向时，极性分子也随之以相反的方向形成有序排列。若外加的是交变电场和磁场，极性分子将被反复交变磁化，交变电场的频率越高，极性分子反复转向的极化也就越快。此时，分子热运动的动能增大，也就是热量增加，食物的温度也随之升高，微波炉便完成了电磁能向热能的转换。
简单的说，微波炉原理就是在微波炉里面安装有一个微波发生器，该器件能产生频率非常高的电磁波，而电磁波是变化的磁场和变化的电场交替变换产生的，在高频率交替变化的电磁场作用下，食物分子中的正负带电微细粒子也随电磁场的变化而不断来回运动，教科书上称这叫极化，在反复极化的作用下，食物内释放大量的热能，故在微波炉内，食物都是从内部熟开来的，而金属外壳能有效屏蔽电磁波，所以在使用微波炉的时候严禁将炉门打开，否则将造成室内所有水分快速气化，引起爆炸或者对人引起炭化。
微波能量是由微波发生器产生的，微波发生器包括微波管和微波管电源两个部分。其中微波管电源（简称电源或微波源）的作用是把常用的交流电能变成直流电能，为微波管的工作创造条件。微波管是微波发生器的核心，它将直流电能转变成微波能。
微波管有微波晶体管和微波电子管两大类。微波晶体管输出功率较小，一般用于测量和通讯等领域。微波电子管种类很多，常用的有磁控管、速调管、行波管等。它们的工作原理不同、结构不同、性能各异，在雷达、导航、通讯、电子对抗和加热，科学研究等方面都得到广泛的应用。由于磁控管的结构简单、效率高、工作电压低、电源简单和适应负载变化的能力强，因而特别适用于微波加热和微波能的其他应用。磁控管由于工作状态的不同可分为脉冲磁控管和连续波磁控管两类。微波加热设备主要工作于连续波状态，所以多用连续波磁控管。
磁控管是一种用来产生微波能的电真空器件。实质上是一个置于恒定磁场中的二极管。管内电子在相互垂直的恒定磁场和恒定电场的控制下，与高频电磁场发生相互作用，把从恒定电场中获得能量转变成微波能量，从而达到产生微波能的目的。
磁控管种类很多，这里主要介绍多腔连续波磁控管。
磁控管由管芯和磁钢（或电磁铁）组成。管芯的结构包括阳极、阴极、能量输出器和磁路系统等四部分。管子内部保持高真空状态。下面分别介绍各部分的结构及其作用。
1 阳极
阳极是磁控管的主要组成之一，它与阴极一起构成电子与高频电磁场相互作用的空间。在恒定磁场和恒定电场的作用下，电子在此空间内完成能量转换的任务。磁控管的阳极除与普通的二极管的阳极一样收集电子外，还对高频电磁场的振荡频率起着决定性的作用。
阳极由导电良好的金属材料（如无氧铜）制成，并设有多个谐振腔，谐振腔的数目必须是偶数，管子的工作频率越高腔数越多。阳极谐振腔的型式常为孔槽形、扇形和槽扇型，阳极上的每一个小谐振腔相当于一个并联的2C振荡回路。以槽扇型腔为例，可以认为腔的槽部分主要构成振荡回路的电容，而其扇形部分主要构成振荡回路的电感。由微波技术理论可知，谐振腔的谐振频率与腔体的几何尺寸成反比。腔体越大其工作频率越低。于是，我们可以根据腔体的尺寸来估计它的工作频段。磁控管的阳极由许多谐振腔耦合在一起，形成一个复杂的谐振系统。这个系统的谐振腔频率主要决定于每个小谐振腔的谐振频率，我们也可以根据小谐振腔的大小来估计磁控管的工作频段。
磁控管的阳极谐振系统除能产生所需要的电磁振荡外，还能产生不同特性的多种电磁振荡。为使磁控管稳定的工作在所需的模式上,常用"隔型带"来隔离干扰模式.隔型带把阳极翼片一个间隔一个地连接起来,以增加工作模式与相邻干扰模式之间的频率间隔。
另外,由于经能量交换后的电子还具有一定的能量,这些电子打上阳极使阳极温度升高,阳极收集的电子越多(即电流越大),或电子的能量越大(能量转换率越低),阳极温度越高,因此,阳极需有良好的散热能力.一般情况下功率管采用强迫风冷,阳极带有散热片.大功率管则多用水冷,阳极上有冷却水套。
2 阴极及其引线
磁控管的阴极即电子的发射体,又是相互作用空间的一个组成部分。阴极的性能对管子的工作特性和寿命影响极大，被视为整个管子的心脏。
阴极的种类很多，性能各异。连续波磁控管中常用直热式阴极，它由钨丝或纯钨丝绕成螺旋形状，通电流加热到规定温度后就具有发射电子的能力。这种阴极具有加热时间短和抗电子轰击能力强等优点，在连续波磁控管中得到广泛的应用。
此种阴极加热电流大，要求阴极引线要短而粗，连接部分要接触良好。大功率管的阴极引线工作时温度很高，常用强迫风冷散热。磁控管工作时阴极接负高压，因此引线部分应有良好的绝缘性能并能满足真空密封的要求。为防止因电子回轰而使阳极过热，磁控管工作稳定后应按规定降低阴极电流以延长使用寿命。
3 能量输出器
能量输出器是把相互作用空间中所产生的微波能输送到负载去的装置。能量输出装置的作用是无损耗，无击穿地通过微波，保证管子的真空密封，同时还要做到便于与外部系统相连接。小功率连续波磁控管大多采用同轴输出在阳极谐振腔高频磁场最强的地方。放置一个耦合环，当穿过环面的磁通量变化时，将在环上产生高频感应电流，从而将高频功率引到环外。耦合环面积越大耦合越强。
大功率连续波磁控管常用轴向能量输出器，输出天线通过极靴孔洞连接到阳极翼片上。天线一般做成条状或圆棒也可为锥体。整个天线被输出窗密封。
输出窗常用低损耗特性的玻璃或陶瓷制成。它不须保证微波能量无损耗的通过和具有良好的真空气密性。大功率管的输出窗常用强迫风冷来降低由于介质损耗所产生的热量。
4 磁路系统
磁控管正常工作时要求有很强的恒定磁场，其磁场感应强度一般为数千高斯。工作频率越高，所加磁场越强。磁控管的磁路系统就是产生恒定磁场的装置。磁路系统分永磁和电磁两大类。永磁系统一般用于小功率管，磁钢与管芯牢固合为一体构成所谓包装式。大功率管多用电磁铁产生磁场，管芯和电磁铁配合使用，管芯内有上、下极靴，以固定磁隙的距离。磁控管工作时，可以很方便的靠改变磁场强度的大小，来调整输出功率和工作频率。另外，还可以将阳极电流馈入电磁线包以提高管子工作的稳定性。
5 磁控管的正确使用
磁控管是微波应用设备的心脏，因此，磁控管的正确使用是维护微波设备正常工作的必要条件。磁控管在使用时应注意以下几个问题：
一、负载要匹配。
无论什么设备都要求磁控管的输出负载尽可能做到匹配，也就是它的电压驻波比应尽可能的小。驻波大不仅反射功率大，使被处理物料实际得到的功率减少，而且会引起磁控管跳模和阴极过热，严重时会损坏管子。跳模时，阳极电流忽然出现跌落。引起跳模的原因除管子本身模式分隔度小外，主要有以下几个方面：
