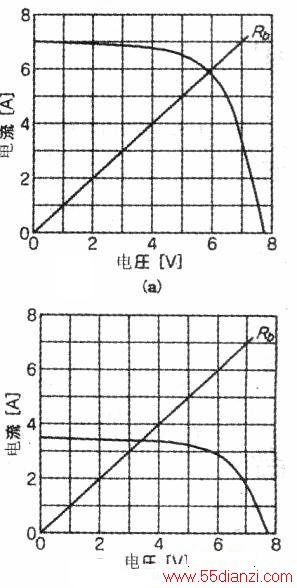

6)日照变化引起最大功率点改变上图示出了I-V曲线与负荷电阻线R上的交点，其中太阳电池发电功率和负荷电阻消耗功率相合。但是在日照发生变化的时候，由于负荷的电压、电流变化，将引起最大功率点不相合。下图给出了日照量减半时，Rb线不经过最大功率点的情况。
(2)稳定输出电压的方法及充电功能
1)利用分流控制驱动负荷为了稳定提供给负荷的电压和电流，我们给固定负荷电阻RL并联了可自动改变电阻的分流负荷Rv，形成适当的合成负荷电阻。分流负荷Rv消耗超量的功率，将其转变成热量，从而稳定负荷电阻上的电压。
2)利用串联稳压器驱动负荷根据电压限制线随温度变化而左右移动的特点，我们在太阳电池与负荷间串联稳压器，使加在负荷电阻上的电压稳定，这一点可用三端稳压器来实现。
3)蓄电池补偿太阳电池的输出变动性大，特别是电流限制线依赖于日照强度，而电压线随温度的变化，昼夜差别可达O%~IOO%。显然，太阳电池在夜间的工作全无保证，必须用蓄电池来支持，其中，灰色面积是蓄电池补偿的范围。当日照强度高时，多余电力对蓄电池充电；当日照弱时，则由蓄电池放电来补偿太阳电池输出电流的不足。当满充电的蓄电池失去补偿能力时，控制电路将断开负荷或改变工作点。
