几种在音频放大器里常用的电子管图示四:

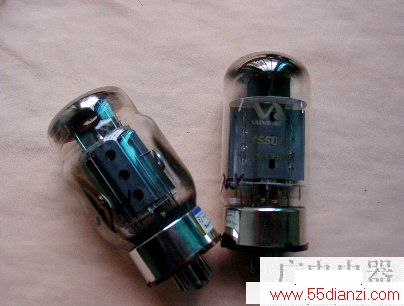

两种管型的中功率功率放大管:6550
几种在音频放大器里常用的电子管图示五:

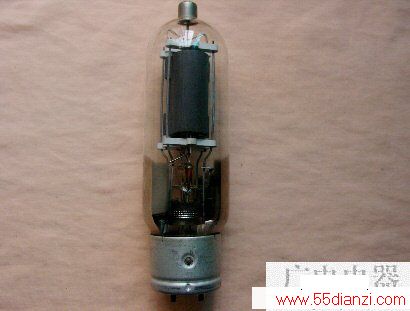

大功率功率放大管:805
几种在音频放大器里常用的电子管图示六:

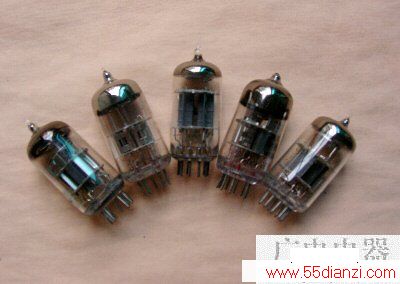

五颗前置电压放大管:6N10,12AX7,12AU7,12AX7,12AU7
几种在音频放大器里常用的电子管图示七:

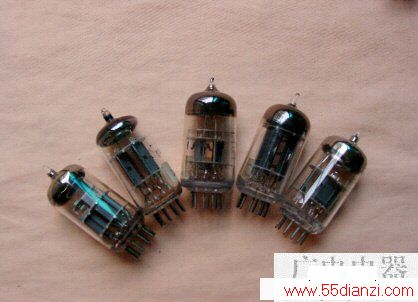

五颗前置电压放大管:6N11,6N2,12AU7,6922,6N4
结合上七图就着说说管形和管脚称谓:
管形:
直棒:5Z2P,EL34,第二颗6550,805;
凸肩(又称为葫芦管,茄子管):5Z3P,6P3P。
胖腰:第一颗6550。
长形拇指管:6P1,EL84。
短形拇指管:6N10,12AX7,12AU7,6N11,6N2,6922,6N3。
管脚:
小九脚:6P1,EL84,6N10,12AX7,12AU7,6N11,6N2,6922,6N3。
大四脚:805
大八脚:EL34,6550(用七脚),6P3P(用六脚),6P6P(用六脚),5Z2P(用四脚),5Z3P(用四脚)。
6550 即 KT88 。
二、电子管的基本参数:
1.灯丝电压:V; 2.灯丝电流:mA; 3.阳极电压:V; 4.阳极电流:mA; 5.栅极电压:V; 6.栅极电流:mA; 7.阴极接入电阻:Ω; 8.输出功率:W; 9.跨导:mA/v; 10.内阻: kΩ。
几个常用值的计算:
放大因数 μ=阳极电压Uak/栅极电压Ugk
表示在维持阳极电流不变的情况下,阳极电压与栅极电压的比值。
跨导 S=阳极电流Ia/栅极电压Ugk
表示在维持阳极电压不变的情况下,栅极电压若有一个单位(如mV)的电压变化时将引起阳极电流有多少个单位的变化。
内阻 Ri=栅极电压Uak/阳极电流Ia
表示在维持栅极电压不变的情况下,阳极电流若有一个单位(如mA)的电压变化时将引起阳极电压有多少个单位的变化。
上面的几个值也可以表述为 放大因数 μ=跨导S乘以内阻Ri
