对称平衡放大器的电流负反馈

　　推挽放大器中常涉及对称的平衡放大电路，对倒相后的两路驱动信号予以对称的放大。此种放大器的特点一是平衡，二是对称。
　　
　　所谓平衡是指此放大器两级电路参数完全平衡，不仅电子管型号相同（大多采用双三极管），元件参数、电压电流也极相近。所谓对称只是指两路放大器虽基本相同，但却工作于不同的信号相位中，各点电压瞬时相位完全相反，以利输出驱动推挽功放级。
　　
　　由于对电流负反馈的理解不深八，某些书刊中文章作者只要看到阴极电阻两端无并联电容，即简单地认为该放大器施加了电流负反馈，其实此种看法过于肤浅。常见的应用电路中RK上无并联电容，而实际上并不形成电流负反馈的用法也不少见，如错误理解对放大器参数估算造成极大偏差。
　　

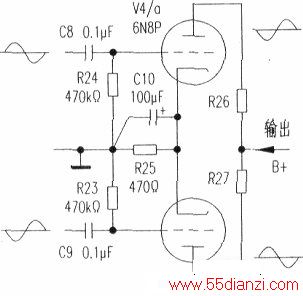

　　最常见者是平衡放大器，典型电路见图1，双三极管V4构成完全对称的两级相位完全相反的RC耦合放大器。其前级一般为倒相器，相位相反的两路信号分别送人V4a和V4b的栅极、阴极间，R25构成两管共用的阴极电阻Rk其余元件R23、R24为栅极电阻，R26、R27为各自板极负载电阻。当V4采用双三极管时，两部分参数可认为完全相等，因而R23、R24、R26、R27分别两两相等，则放大器也完全对称，当输入信号幅度相等、相位相反时，则输出信号为两路与输入相位相反的等幅度输出信号（其波形关系见下图）。图中C10为RK的旁路电容，为消除R25的电流负反馈作用因而加上去的。
　　
　　仔细研实，此放大器中R25即使无旁路电容也不会构成电流负反馈，当两管完全平衡时，输入信号幅度是相等的，两管在R25上的压降也必然相等，而相位却是相反的。因而两管阴极上瞬时信号相抵消，也就无反馈信号，故C10也就纯属画蛇添足了。R25上只有两管阴极电流构成的直流电压降，故一般平衡放大器不必多此一举。即使是A类推挽功率放大，只要两臂平衡也不必加旁路电容，但此举前提是平衡。AB1类输出级两管瞬时电流是不平衡的，则以加入电容为佳，AB2类如有阴极电阻则必须加旁路电容。
　　
　　上述平衡驱动放大器R25 -般不加C10，有些机型中，为了与前级直耦，R25取10kΩ以上也是如此。但为了使推挽输出级完全平衡，有时人为使两路驱动输出幅度有差异则不在此例。
