贴片排阻

　　贴片排阻是多个电阻器按一定电路规律封装在一起的元件，又称网络电阻。
　　
　　排阻内的各电阻器其阻值大小相等。排阻用于一些电路结构相同、电阻值相同的电路中。
　　

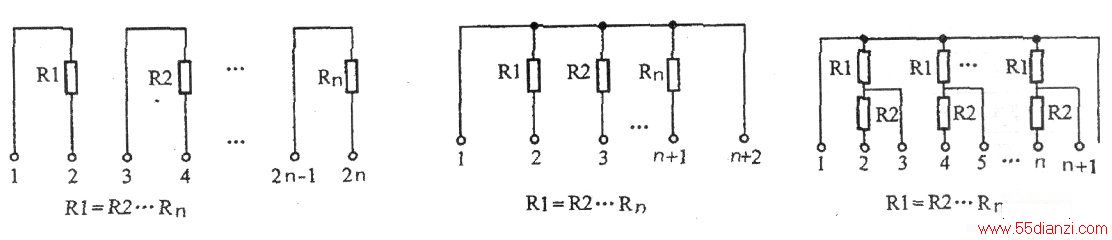

　　如下图所示是几种排阻的内容结构示意图。

www.55dianzi.com　　贴片排阻是另一类型的贴片电阻，用于集中使用相同阻值电阻元件的电路中，如MCU引脚的上拉电阻，即在MCU的接口电路中应用较多。
　　
　　最常见的贴片排阻有：4引脚2元件贴片排阻，8引脚4元件贴片排阻，和10引脚5元件贴片排阻，分别表示内含2只、4只或5只阻值相同且相互独立的电阻，如某8引脚4元件贴片排阻标注为“472”，表示该排阻内部含有4只阻值为4.7kΩ的贴片电阻。
