电水壶保温加热元件“PTC”知识简介

　　PTC元件是指正温度系数的热敏电阻器,它是以钛酸钡（BaTiO3）为主原料，再添加微量稀土元素(如锶\镧等)，采用半导体陶瓷工艺制成的元件。

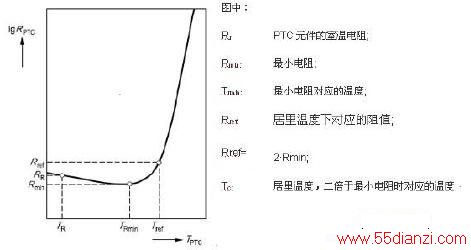

　　PTC元件的电阻－温度特性，随着温度的增加，它的阻值有一个最小值（对应的温度点即是居里点），也有一个最大值。在正温度系数范围内，流过元件的电流增大，电功率就增大，元件的温度升高，使阻值增大，从而引起电流减小、电功率减小。当电功率引起的温升与散热平衡时，温度、阻值都有不再变化。PTC元件的这种自控功能常用于电子设备的电流控制、温度控制，也用于制造恒温加热器，如电子烙铁、干燥器、灭蚊器等。

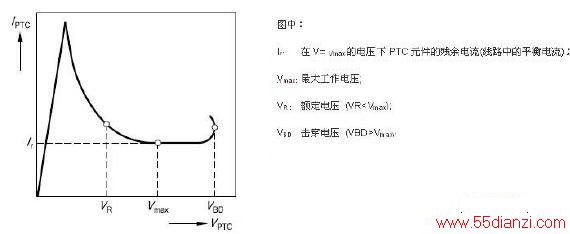

　　由电阻－温度性可以推知PTC元件的伏一安特性。如某种原因造成流过PTC元件的电流突然增大，则突然增大的电功率会使元件很快呈高阻状态，使电流降至接近于零，起到电流、温度的“自限”作用。因此，PTC元件可用于电子设备的过电流保护，过热保护，如电机的过热保护等。

　　PTC元件的电流－时间特性，说明电流从大到小有一延迟过程，这种延迟功能常用于电动机、冰箱压缩机的启动。将PTC元件串联在启动绕组内，接通电源时，PTC元件呈低阻状态，因而启动绕级组有很大电流流过。启动完毕，PTC元件呈高阻状态，因而电流很小，只有运行绕组中有较大电流。

　　总之，PTC元件的结构和参数不同，可以应用于不同场合。
　　
　　在电水壶中，PTC主要放置在发热盘的底部，明显的特征就是壶内壁有一块方形的凸起。主要功能为保持水的温度稳定在一个设计的水平。PTC目前在美的电水壶上的额定功率一般在40W-60W，当水温比较低时功率可能达到80W左右。总体上来说，由于PTC元件的电阻是通过感应发热盘底部的温度来确定的，其工作情况下，功率范围是在变化的。当水温变低时，PTC电阻变小，功率变大，从而提高增加的热量超过散发的热量，以达到增加温度。反之，当水温变高时，PTC电阻变大，功率变小，从而使增加的热量小于散发的热量，从而降低了水的温度。通过反复的调整，可以将水温度控制在一个设定范围内。
　　
　　PTC具有良好的安全性能，一般在1.5倍的额定电压异常情况下，此发热元件不会产生危险的爆炸等。正常的PTC寿命也得到良好的验证，但是，值得注意的是，长久使用产品，由于PTC的老化，会使PTC额定功率降低，同时也会降低保温的温度
