薄膜铂(RTD)

　　薄膜铂RTD (Resistance TemperatureDerector)电阻，又简称铂热电阻。RTDs提供了相对于温度的线性变化，该传感器可高精度地测量- 2000C至540℃范围的温度。在制造上，采用真空沉积的薄膜技术，把铂溅射到陶瓷基底上，膜厚小于2μm，激光修正阻值互换性至±0.2%，精度至±0.5％。在实际电路应用中有很高的稳定性和良好的互换特性，测温精度高，测量范围宽，并完全消除了漂移，迟滞或环境性衰弱等问题。
　　

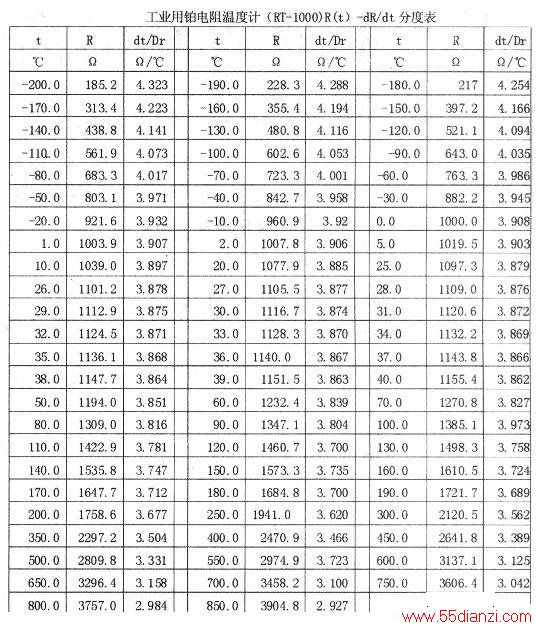

　　其温度分度表见下表。

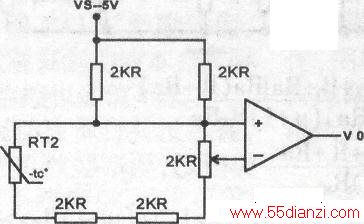

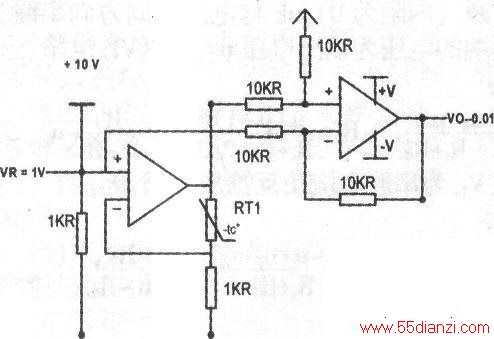

　　上图是一个简单的电路，可提供0.1%或0.3%以内线性电压输出，在-40℃到+150℃温度范围。在某些运用场合希望测量某个确切温度点，可通过下图显示的方法来实现，电位器可被调节到需要的温度点。

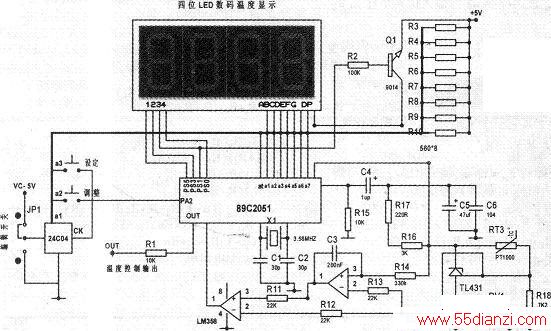

　　下面介绍一款利用PT-1000及AT89C2051设计的高精度温度计DM-2200电路采用Atmel公司的AT89C2051单片机控制，具有温度数字显示及温度控制功能，其工作范围在-100℃到+200℃，精度1℃。该产品的特点：电路简单，体积小（采用面板式结构），成本低，分辨率高(0.1℃)。调试方便，其温度传感器重复性能好，线性优良，测温范围宽(-100℃~+200℃)。用于测量静态或动态液体、气体、火焰、狭缝处及某一空间的温度。并能根据所设温限范围，进行闭环温度控制或其他对象的控制。也可当做现场嵌入式温控仪表，也可以单独使用。原理电路图如下图所示。
