该液晶屏与CCFL背光液晶屏相比，屏体很薄，且屏左右两侧没用灯管连线或插头。
1、电路组件介绍

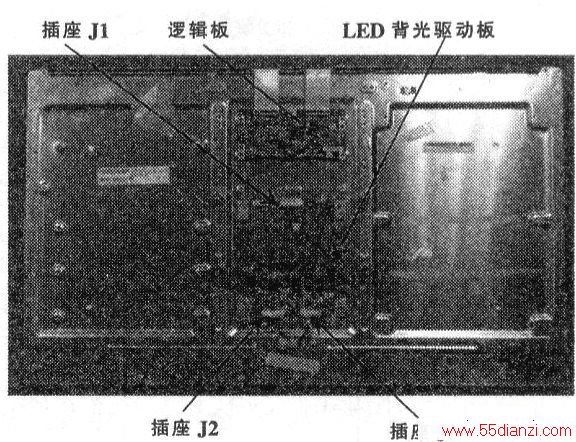

拆下该屏上两块组件板保护罩后的实物如下图所示，该型液晶屏自带逻辑板与LED背光驱动板，彩电生产厂家只需再配上满足要求的电源板及主板（又称信号板）即可。
在图中，上面一块板为逻辑板，通过两条扁平线与液晶面板相连。LED液晶屏与普通CCFL灯管液晶屏的信号处理电路是相同的，即主板输出LVDS信号送给逻辑板，逻辑板对主板送来的LVDS信号进行变换，然后驱动屏内部的行列驱动电路，使液晶屏正常地显示出图像。也就是说：在液晶屏中，逻辑板与背光电路无关，不会因为由CCFL背光改为LED背光而改变，即LED液晶屏的逻辑板与CCFL灯管液晶屏中的逻辑板在电路原理上是相同的。因此，在这两种类型的液晶屏中，只要逻辑板的型号与版本号相同，就可以相互代换。
LED液晶屏的逻辑板具体的供电电压及采用的LVDS插座种类、LVDS排列方式、bit选择不完全相同，在更换液晶屏时应先了解清楚，不可误换。本型号液晶屏的逻辑板供电电压为12V，它采用的LVDS插座为E51/E41，LVDS排列方式为LG120Hz方式，它的⑦脚为LVDS格式选择脚；该屏是一个10bit屏。
图中下面一块板为背光灯驱动板。该板上方的白色插座（Jl）为供电输入插座，引脚功能如下：①～⑤脚，24V电压输入；⑥—⑩脚，GND；12脚，ON/OFF（背光开／关控制）信号输入（来自主板）；14脚，BR（背光亮度调节）信号输入（来自主板）。
从实际接触的LED彩电来看，大部分LED背光灯驱动板的供电输入插座各脚功能排列及电压值是相同的，同上述J1插座的功能（但有部分板的13脚为BR端）。这也与CCFL灯管背光灯驱动板的供电输入插座各脚功能排列及电压值是相同的，因此在单独维修LED背光灯驱动板时，可以使用CCFL或EEFL背光电视机的电源板（如PWL37C、PWL42C等型电源板）为其供电，不必一定要用原配套的电源板为其供电。
图中所示背光灯驱动板的F方有两个白色插座（J2.j3）为LED供电输出插座，通过导线为屏内部的LED背光源供电。由于该屏内部有4组LED灯，每组LED灯由18只发光二极管串联，则供电输出插座应有4组供电输出，每组供电电压约为57V，则加到每组LED单元上的电压约为3.2V（57V÷18）。J2的具体引脚功能如下：①脚，57V电压输出；③、④、⑨、⑩脚，GND；12脚，57V电压输出。f3的具体引脚功能如下：①脚，57V电压输出；③、④、⑩、11脚，GND；13脚，57V电压输出。
值得一提的是，LED液晶屏内部有儿组LED灯，背光驱动板便有几组供电电压输出，如LCD32T-AUC、LCD40T-SSM等型液晶屏有4组供电电压输出，LCD55T-SS1液晶屏有6组供电电压输出。这样的电压输出方式目的是使各组LED灯之问相互独立工作，互不影响，不会因为其中1组LED灯出故障而影响其他组的LED灯。
在实际维修中，若要测量LED背光驱动板输出的供电电压，应先找到供电输出插座，并弄清各引脚的功能，即找到各组供电的输出端，这样才能正确地测量，例如LTA400HF16型液晶屏（4A-LCD40T-SSM）的LED供电输出插座虽然只有一个，但却有4组180V直流电压输出，如图7所示，其供电输出插座CN2的引脚功能如下：
①脚，GND；③脚，180V电压输出；⑤脚，GND；⑦脚，180V电压输出；⑨脚，GND；11脚，180V电压输出；13脚，GND；15脚，180V电压输出。
另外，不同型号LED液晶屏背光驱动板的供电输出电压也不完全相同，其具体值取决于每组LED灯中LED单元的个数及连接关系。
同采用CCFL或EEFL灯管的液晶屏一样，LED液晶屏的背光驱动有采用单独驱动板的，也有采用电源与背光驱动二合一板的，如LTA550HF03型液晶屏（4A-LCD55T-SSI），CON9001、CON9002为LED供电输出插座，共输出6组200V直流电压（每个插座输出3组），具体引脚功能均是：①脚，200V电压输出；③脚，GND；⑤脚。
200V电压输出；⑦脚，GND；⑨脚，200V电压输出；11脚，GND；CNM801为主板供电输出插座，输出待机的+5V电压及二次开机后的+12V电压，其引脚功能是：①、②脚，12V电压输出；③脚，GND；④脚，12V电压输出；⑤、⑥脚，GND；⑦脚，STB5V电压输出；⑧脚，NC；⑨脚，GND；⑩脚，PS_ON信号输入（来自主板）；11脚，DIM信号输入（来自主板）；12脚，BL_ON信号输入（来自主板）。
2.LED背光源介绍
拆开LED液晶屏，可看见屏的上下两端各有一根发光二极管灯条，每根灯条由72个长方形的LED单元组成，供电电压通过每根灯条两端的插座供给发光二极管。LED单元内部封装有两只并联的发光二极管。这些发光二极管压焊在一个金属条上，其目的是为了散热。

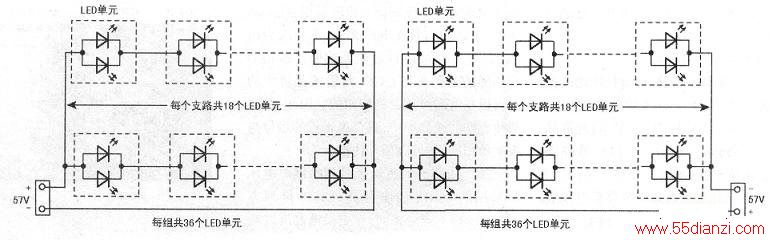

经过实际测量，每根灯条的各单元LED的连接关系如下图所示，每根灯条分成两组，每组由36个LED单元组成，每组又由两个并联支路组成，一个支路又由18个LED单元串联组成。也就是说，该液晶屏背光源由4组LED灯条组成，上下各两组，因此其对应的背光驱动板上就应有4组供电输出。
另外，不难看出，若一个单元中的一只发光二极管开路，另一只发光二极管仍然能亮，不影响这一支路的LED发光，这样便在一定程度上提高了LED背光源的可靠性。
在LTA550HF03型LED屏中，由于屏面积较大，为保证背光亮度均匀，共用了6组LED灯条，上下各2组，左右各1组。这6组灯条完全相同，每组LED灯共有62个LED单元，因此其对应的背光驱动板上就应有6组供电输出。
上述的LED背光源采用的是侧入式安装，即发光二极管安装在屏的侧边，还有一种安装方式，将发光二极管安装在屏的正下方，这种安装方式称为直下式。
为了保证屏上亮度均匀，在LED液晶屏中还安装有反射板、导光板、扩散膜、水平棱镜、垂直棱镜、保护膜等部件。
