LCD字段显示器工作原理

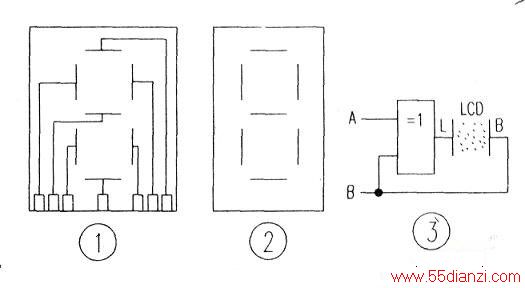

　　LCD为两块平整的喷涂了一层氧化锡或氧化铟透明电导层的玻璃。在其中一块玻璃板的正面，用光刻法刻上七段字形电极，如图1所示。在另一块玻璃板的反面刻有笔段字形的公共电极，如图2所示。两极板相隔10μm左右，将笔段字形对准后注入液晶，再封装后置入数字仪表等的装置中。
　　
　　LCD的发光原理是两极板间未加电压时，液晶分子排列整齐，对外界入射光无散射作用，液晶透明不显示。如加上电压，液晶中的离子在电场的作用下定向运动与液晶分子碰撞，使分子产生偏移，其排列变成无规则的紊乱状态，对外来光产生散射作用，使透明的液晶变成乳白色，于是施加电压的电极显示出字段来。当所加电极电压去除后，经短暂延迟，液晶重新恢复原来的整齐排列，字形便消失。
　　
　　LCD广泛用于电子手表、电子计算器等装置中。
　　
　　由于直流电场会使液晶发生化学分解反应，使显示质量变差、寿命降低，因此LCD通常用交流源驱动。目前广泛采用异或门驱动，如图3所示。A接译码的某一输出端，B输入固定频率的时钟脉冲。根据L=AB+AB，当A=O时，L=B，UBL=0字段不亮；当A=l时，L=B，UmL与时钟脉冲频率相同，而状态相反的脉冲信号，使A对应字段发亮。为避免闪烁，一般要求时钟脉冲f>25Hz(32—500Hz)。
