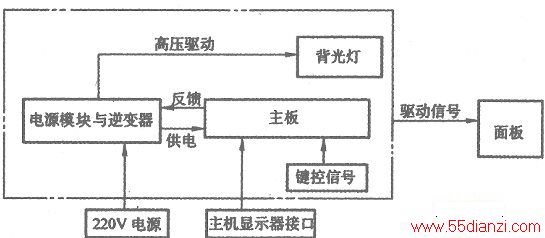

常见的LCD电路由几块IC组成，其电路结构如下图所示。即一块面板、一块主板、一块电源模块与逆变器板、一块键控信号板。各IC的作用如下：
1．主板电路
主板电路由控制液晶面板的逻辑驱动输出电路、OSD显示电路、背光灯控制电路以及PANEL供电控制功能电路等组成，它是LCD的核心电路，只有主板产生信号后高压板才能工作，再推动背光灯电路使背光灯发光。
2．PWPC板模块
PWPC板模块又称电源模块与逆变器，它由两大部分构成。
(1)电源部分
由输入的220V交流电压转换成12V、5V、3.3V的直流电压，该电压为主板及逆变器提供工作电压。
(2)高压板
高压板转换器是可控制的逆变电路，它将主板送来．的12V直流电经DC／AC升压电路升压后，转成600V左右的高压交流电，该电压激发背光灯管点亮，在背光灯的照射下，液晶分子做有规则的扭转，使显示器显示出图像来。
