变压器漆包线(WIRE)

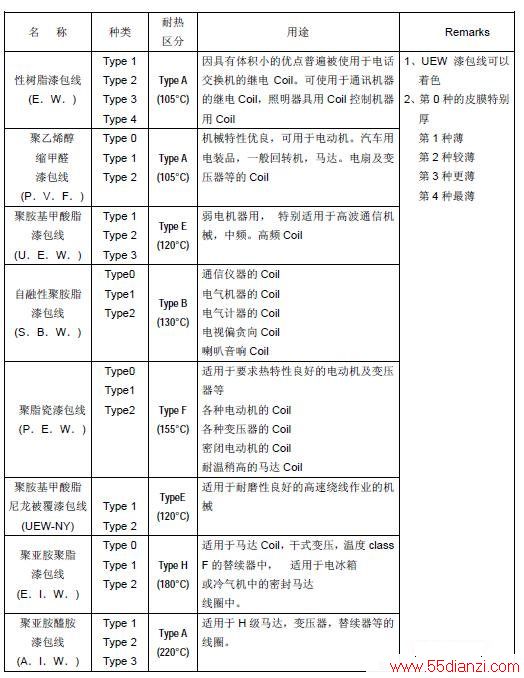

　　1、漆包线的种类及用途：

　　聚脂瓷漆包线(P．E．W．)
　　
　　聚脂瓷漆包线是以耐热的TerephthalICPolyester树脂为主体的油脂为绝缘皮膜烤漆于导体而成。
　　
　　特性：
　　
　　耐热性比合成树(P．V．F．)漆包线、U．E．W．漆包线优越
　　
　　耐药性(碱性除外)、耐溶性优良
　　
　　机械强度可与合成树脂(P．V．F．)媲美
　　
　　力率、诱电率可与U．E．W．漆包线媲美
　　
　　耐碱性、耐湿性比合成树脂漆包线(P．V．F．)

　　聚胺基甲酸脂漆包(U．E．W．)
　　
　　聚胺基甲酸脂漆包是以Polyurethane树脂为主体的油脂为绝缘皮膜，烤漆于导体而成。其最大的特点为皮膜在300°C以上时，能于短时间内溶解，所以可不剥皮而作焊接工作。
　　
　　耐热性比合树脂(P．V．F．)
　　
　　漆包线优越(E种)机械强度可与合成树脂(P．V．F．)漆包线比美。
　　
　　特性：
　　
　　耐热性比合成树(P．V．F．)漆包线优越
　　
　　因能不剥皮作焊接工作，故可提高工作效率
　　
　　耐酒精系列溶剂比一般漆包线差稍许，但实用上并无影响
　　
　　聚乙烯醇缩甲醛漆包线(Ｐ．Ｖ．Ｆ．)
　　
　　聚乙烯醇缩甲醛漆包线(P．V．F．)是以合成树脂漆包线中最早开发一种，以Polyving　formal树脂为主体，另附加硬化性树脂的油脂为绝缘皮膜烤漆于导体而成。
　　
　　特性：
　　
　　绝缘皮膜极为强热性比合成树(P．V．F．)漆包线、U．E．W．漆包线优越
　　
　　耐药性(碱性除外)、耐溶性优良
　　
　　机械强度可与合成树脂(P．V．F．)媲美
　　
　　力率、诱电率可与U．E．W．漆包线比美
　　
　　耐碱性、耐湿性比合成树脂漆包线(P．V．F．)

　　聚亚胺聚脂E．I．W．漆包线
　　
　　涂料为Polyester-imide树脂作成。具有高热安定性和高介质强度。
　　
　　特性：
　　
　　耐热冲击性良好
　　
　　耐磨性佳、柔软性好
　　
　　耐热性及耐化学药品性佳
　　
　　耐冷R-12及R-22
　　
　　聚亚胺醯胺漆包线(A．I．W．)
　　
　　涂料为Polyamide-imide树脂作成，有优的稳热性。
　　
　　特性：
　　
　　耐热性优
　　
　　耐磨性佳
　　
　　耐化学药品性佳
　　
　　耐冷R-12及R-22
　　
　　自融性聚胺脂漆包线(S．B．W．)
　　
　　融着性U．E．W．漆包线是U．E．W．漆包线上面再加一层热可塑性皮膜。
　　
　　特性：
　　
　　具有U．E．W．漆包线的全部特点
　　
　　可节省Coil真空含浸时间的加热干燥处理，提高工作效率，降低成本
　　
　　可与层间纸粘着，防止线间滑落
　　
　　油性树脂漆包线(E．W)
　　
　　油性树脂瓷漆包线是最早普遍被使用的漆包线，以天然树脂与干性油为主的油质为绝缘皮膜，依规定厚度烤漆于导体而成。
　　
　　特性：
　　
　　在漆包线中，体积最小，可使Coil轻巧化。节约使用材料降低成本
　　
　　耐水性优良，耐湿性佳，短期负热载性佳
　　
　　因耐溶性剂，耐油性差，故浸油时有选择溶剂的必要。
　　
　　耐磨性比其它漆包线差，不适于笨重的绕线作业

　　2、WIRE其它常识
　　
　　1）2UEW耐温120°C，可以直接焊锡；而PEW耐温155°C，180°C，焊锡时须脱皮。
　　
　　2）丝包线用于显示器，不耐潮。
　　
　　3）绞线用来取代较粗的单芯线。
　　
　　A、换算公式：股数*Φ数x1.155(系数)=?Φ(线径)
　　
　　如0.6Φx4P=1.386Φ(4)?x0.6Φx1.155=1.386Φ
　　
　　B、50cm至少25绞，绞数多则DCR高。
　　

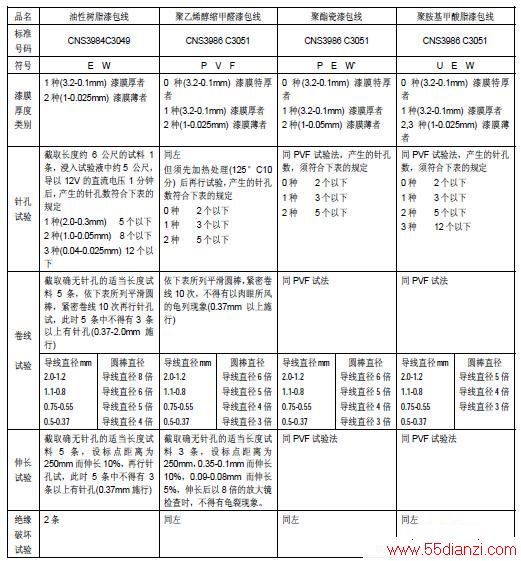

　　各种漆包线的检验标准
