在专用灯具、地灯安装工程及其他潮湿环境作业时，《建筑电气工程施工质最验收规范》(CB50303-2002)中规定：其作业工具（移动便携式低压电源）——行灯变压器，应使用双线圈变压器，除要求变压嚣外壳、铁心接地外，还规定变压器低压侧的一端或中性点接地可靠。对于这一规定，基层电工并没有引起重视；并未执行这一国家标准。甚至有人对此规定有异议。例如，2008年l期《电气信息快递》中，在论文（《建筑电气工程施工质量验收规范》一文，提出了不同的看法：认为应该在AC220V/AC36V的行灯变压器之前加一只AC220V/AC220V的隔离变压器，而不能在行灯变压器二次侧一端接地。他认为，为了防止危险电压(AC220V)由变压器初级绕组因绝缘损坏而窜人次级绕组，即使接地也满足不了要求，必须在行灯变压器之前加-AC220V/AC220V隔离变压器。理由是：当行灯变压器二次侧一端接地时，如果变压器前电网出现接地故障时，会在接地电阻上产生压降Uf。如果接地，则Ur会叠加到行灯变压器二次线圈中，使二次侧的接地电压上升到Ur+36V．由此使用户反而不安全。

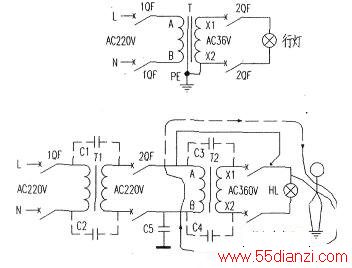

对上述观点有异议，认为作为电气工作者应按GB50303-2002规定做。为了便于展开观点论述，绘制了相关电路如上图所示。
GB50303-2002国标之所以要求行灯变压器铁心接地，是为了使一次侧线圈绝缘损坏后，相线“搭铁”时，能在巨大电流作用下，1QF进线断路器迅速跳闸。如果铁心不接地，则铁心长期带电而不能使进线开关IQF跳闸。当行灯变压器T的二次侧绝缘也因绝缘损坏“搭铁”时，那么行灯变压器二次侧对地电压就有AC220V。行灯有时是使用在潮湿阴暗的环境中，或金属管道中作业的照明移动灯具。行灯灯头或橡皮电缆破皮漏电，若人接触到就很危险。所以，行灯变压器铁心一定要接地。
为什么行灯变压器二次侧线圈接线端一定要有一端接地呢？在国标中，并没有确定行灯变压器的二次侧X1和X2那个端子接地。在上图中笔者是画在X2端子接地。如果因为T的一次线圈绝缘损坏漏电到Xl端子，如果T二次侧X1端接地，则等同于单相短路，1QF断路器会跳闸，切断T的电源，以防触电。如果一次线圈漏电到二次线圈的X1端子而X2端子接地，则使xi端子的电压由36V变为220V，上升了220V/36V=6.1倍，行灯泡会瞬间烧了。同时，变压器二次侧线圈在6.1倍的电压作用下，励磁电流大增，同样会使1QF进线断路器跳闸，这样就达到了防触电的保护作用。
如果不在行灯变压器二次侧一端接地会产生什么样的隐患呢？如果二次侧一端不接地，假设一次侧的AC220V电压在绝缘损坏的情况下．窜人到了二次线圈，1QF和2QF断路器都不会跳闸，使危险的AC220V电压长期引入到作业场所，即使在行灯变压器之前加装了隔离变压器也是危险的（见下图）。因为在行灯变压器进线电缆上有分布电容，在两个变压器之间也有分布电容。
假设人接触到了二次侧的漏电点，漏电流会通过人的身体到大地（即通过行灯变压器进线电缆上的分布电容形成电流回路）。一旦电流达到30mA，人就会有触电危险。如果行灯变压器B端接地，那么人触电就更危险了。
使用隔离变压器要做到绝对安全也是不可能的，有报道，喷泉照明电压为36V．也因漏电电死人，而喷泉照明也是使用了隔离变压器的。要让使用隔离变压器绝对安全，一是要隔离变压器绝缘好；另外，工作场所用绝缘垫。
通过以上讨论，就可知道国标(GB50303-202)很重要，应认真执行。行灯变压器二次侧一端和铁心一定要可靠接地。另外，进线断路器型号规格要选对，裕量不能太大，能确保故障时可靠跳闸即可。
