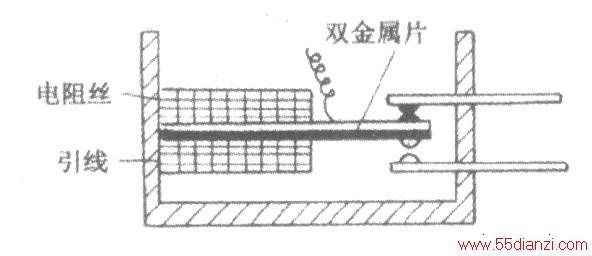

上图为双金属片温度继电器的结构图。
其工作原理是:两种热膨胀系数显着不同的金属片叠合在一起构成双金属片,当温度变化时,利用两片金属片变形率不同,即可构成反映温度或热量变化的热继电器。当继电器的电阻丝通人电流时,便对双金属片进行加热,由于其上层金属片膨胀系数大,伸长快、变形大、所以整个双金属片向下弯曲,使原来闭合的触点断开,原来断开的接点闭合,从而实现其开或关的功能。

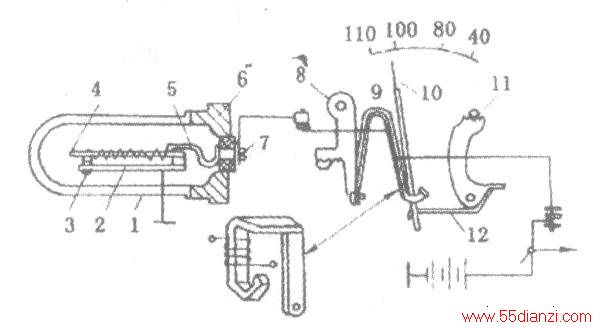

下图为采用双金属片式热继电器构成的轿车水温表传感器结构示意图。
