热继电器的构成及其工作原理

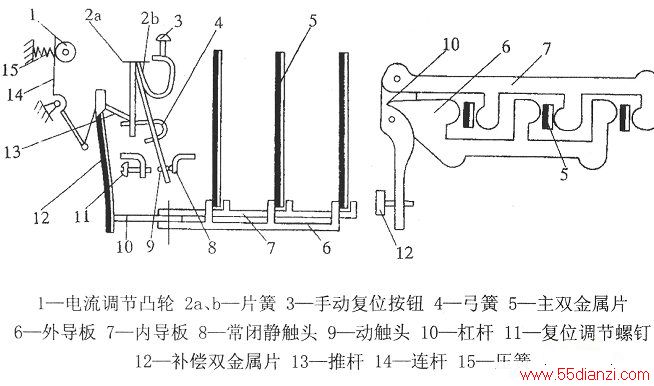

　　热继电器通常由以下五部分构成，其结构见图所示。
　　
　　1、感温元件：它由两种膨胀系数不同的双金属片上的电阻丝构成。有主双金属片和补偿用双金属片之别。
　　
　　2、触头系统：由常闭触头、常开触头及片簧等构成。
　　
　　3、动作机构：由导板、联杆系统等构成。
　　
　　4、复位装置：由手动复位按钮及复位调节螺钉等构成。
　　
　　5、电流整定机构：巾电流调节凸轮及压簧等构成。
　　
　　热继电器是利用电流的热效应来工作的。双金属片是它的主要测量元件。它是由两种不同线膨胀系数的金属片用机械辗压的方式使之形成一体的金属材料，线膨胀系数大的称为主动层，线膨胀系数小的称为被动层。当温度升高时，由于：两者的线膨胀系数不同，升高时日由于两者的线膨胀系数不同，所以伸长度也不同，必然会向被动层一侧弯曲。若被保护电路出现过载则双金属片上温度急速上升，其弯曲程度也会迅速变化，使与金属片连接的导板推动温度补偿片促使连杆机构动作带动常闭触头断开，使继电器接触电路的控制部分失电，断掉设备电源，起到对设备的保护作用。
　　
　　使用热继电器时，双金属片的加热装置应与被保护设备串联。常闭辅助触头应与被保护设备的控制电路串联。双金属片的加热方式有直接式、间接式和复合式三种。双金属片线膨胀系数差值的大小决定了热继电器的灵敏度。温度补偿片将使动作更准确。调节复位螺钉可使热继电器自动或手动复位。调节电流调整凸轮可整定热继电器保护电流的大小。此外热继电器还可以设置差动式单相运转保护功能。
