按负载电源的类型不同可将SSR分为交流固态继电器(AC—SSR)和直流固态继电器(DC—SSR)。AC—SSR是以双向晶闸管作为开关器件，用来接通或断开交流负载电源的固态继电器。AC—SSR的控制触发方式不同，又可分为过零触发型和随机导通型两种。过零触发型AC—SSR是当控制信号输入后，在交流电源经过零电压附近时导通，故干扰很小。随机导通型AC—SSR则是在交流电源的任一相位上导通或关断，因此在导通瞬间可能产生较大的干扰。
热继电器工作原理与结构
热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。所以，这种过载是电动机不能承受的。热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。
电磁继电器的结构和工作原理

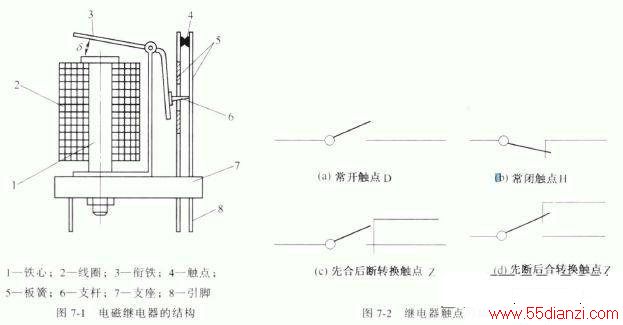

电磁继电器是继电器中应用最早、最广泛的一种继电器。电磁继电器一般由铁心、电磁线圈、衔铁、复位弹簧、触点、支座及引脚等组成，如图7-1 所示。
电磁继电器的工作原理并不复杂，它主要是利用电磁感应原理而工作的。当线圈通以电流时，线圈便产生磁场，线圈中间的铁心被磁化产生磁力.从而使衔铁在电磁吸力的作用下吸向铁心，此时衔铁带动支杆将板簧推开，使两个常闭的触点断开。当断开继电器线圈的电流时，铁心便失去磁性，衔铁在板簧的作用下恢复初始状态，触点则又闭合。
