晶体管式时间继电器

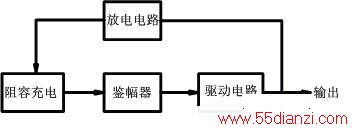

　　晶体管式时间继电器除执行继电器外，均由电子元件组成，无机械运动部件，具有延时范围宽、控制功率小、体积小、经久耐用的优点，正日益得到广泛的应用。其原理框图如下图所示。

　　晶体管时间继电器分为通电延时型、断电延时型和带瞬动触点的通电延时型。它们均是利用电容对电压变化的阻尼作用作为延时的基础，即时间继电器工作时首先通过电阻对电容充电，待电容上电压值达到预定值时，驱动电路使执行继电器接通实现延时输出，同时自锁并放掉电容上的电荷，为下次工作做好准备。
