热继电器机械结构

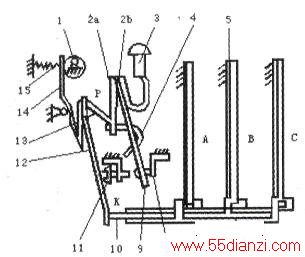

　　热继电器结构示意图如下图示。

　　
　　图中：1一电流调节凸轮．2-片簧(2a，2b)，3-手动复位按钮．4一弓簧片，5-主金属片，6-外导板，7-内导板，8-常闭静触点，9-动触点，10 -杠杆，11-常开静触点（复位调节螺钉），12 -补偿双金属片，13 -推杆，14 -连杆，15-压簧
