热继电器断相保护功能

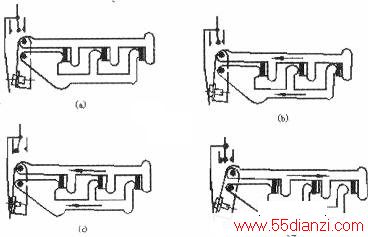

　　有些型号的热继电器还具有断相保护功能。其结构示意图如下图所示：
　　
　　(a)通电前，(b)三相通有额定电流，(c)三相均衡过载，(d)-相断电故障
　　
　　热继电器的断相保护功能是由内、外推杆组成的差动放大机构提供的。当电动机正常工作时，流过热继电器热元件的电流正常，内外两推杆均向前移至适当位置。当出现电源一相断线而造成缺相时，该相电流为零，该相的双金属片冷却复位，使内推杆向右移动，另两相的双金属片因电流增大而弯曲程度增大，使外推杆更向左移动，由于差动放大作用，在出现断相故障后很短的时间内就推动常闭触头使其断开，使交流接触器释放，电动机断电停转而得到保护。
