时间继电器延时触点图形符号的识别技巧

　　时间继电器延时触点图形符号中都有一个小圆弧，从该圆弧的中点指向圆心的方向就是延时触点动作时的方向。
　　

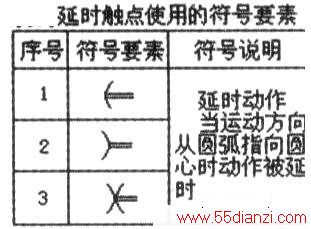

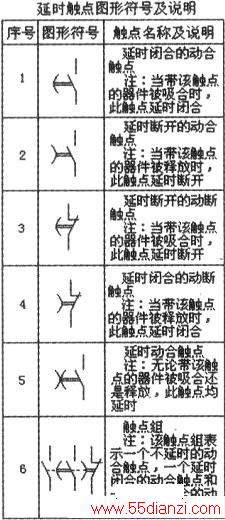

　　下表中示出的是延时触点的符号要素，所谓符号要素，按照相关国家标准规定，它是图形符号的组成部分，是有确定意义的简单图形，但不能单独使用，必须同其他图形组合才能构成事物或概念的完整符号。例如下表中的符号要素必须与继电器的动合触点或动断触点组合才能构成完整的延时触点（如表1中列出的图形符号）。下表中序号1所示的符号要素，其意义是用作时间继电器线圈通电时延时动作的延时触点，如表1中序号1示出的延时闭合的动合触点。这个触点在线圈通电时并不立即动作，而是延时一定时间后才闭合，但时间继电器线圈断电时则无延时，而是立即动作，恢复断开状态。下表中序号2所示的符号要素，其意义是用作时间继电器线圈断电时延时动作的延时触点，如上表中序号2示出的延时断开的动合触点。这个触点在线圈通电时立即动作，由断开变为闭合；但时间继电器线圈断电时则延时一定时间后才动作，恢复断开状态。
