电压式启动继电器

　　电压式启动器线圈并联在起动&运行绕组上，其所控制的接点为常闭触点。当电动机刚接通电源时，起动绕组两端之间的电压比较低，这时电压式启动器线圈的磁场强度较小，不能吸引衔铁动作。起动电容器是和运转电容器并联在一起参与电动机的起动。随着电动机转速的增大，起动绕组两端电压逐渐升高，电压式启动器线圈的磁场强度增大，吸引衔铁动作，使常闭触点断开，起动电容器就从电路中自行解离，电动机进入正常运转状态。
　　

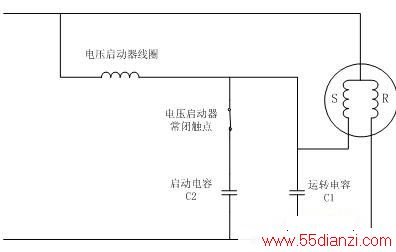

　　电容起动电容运转（CSR）电机电路，它有主副两个绕组，起动时副绕组作起动绕组，运行时副绕组又作为运行绕组参与运行。它除了在电机的副绕组串联一只起动用电容器外，还在副绕组上接一只运转电容器，一旦电机起动旋转，电压式启动器就会自动切断起动电容器，而运转电容器继续工作，所以这种电机电路能提高电机的效率和功率因素。

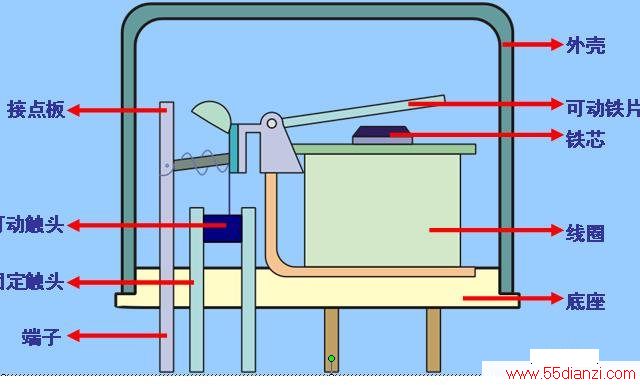

　　电压式启动继电器由线圈、铁芯、触头、底座、外壳等组成。
