ZN48继电器功能简介

　　ZN48继电器是功能齐全的最新型继电器，可通过软件修改来实现32种工作方法之一种的选择，能满足多种多样的控制要求，是自动化开发的新元件。
　　
　　ZN48继电器内部有单片机集成电路，可实现定时与计数等多种功能。扩展应用有：累时、频率、转速、计米等。输入信号为开关量，电平脉冲(低电平-30V+0.5V；高电平+4V+30V)。通过设定参数，选择继电器的功能和工作方式，以及时间与计数限额值，当前计数值为失电记忆。

    (1)面板按键功能ZN48继电器面板有两行LED数码显示器：上行显示当前值，下行显示设定上限值。有暂停按键PAU，复位按键RST，移位键>．增加键∧，通过以上按键设定参数。
　　

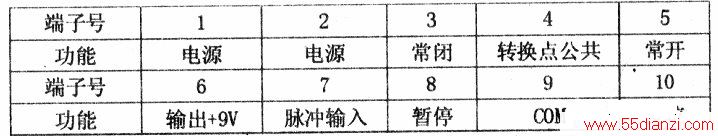

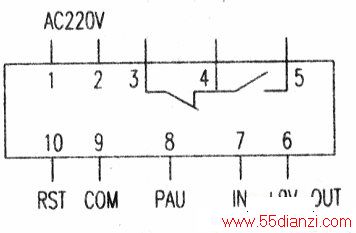

　　(2)端子功能ZN48继电器背面接线端子功能如下图所示，端子功能如下表所示。

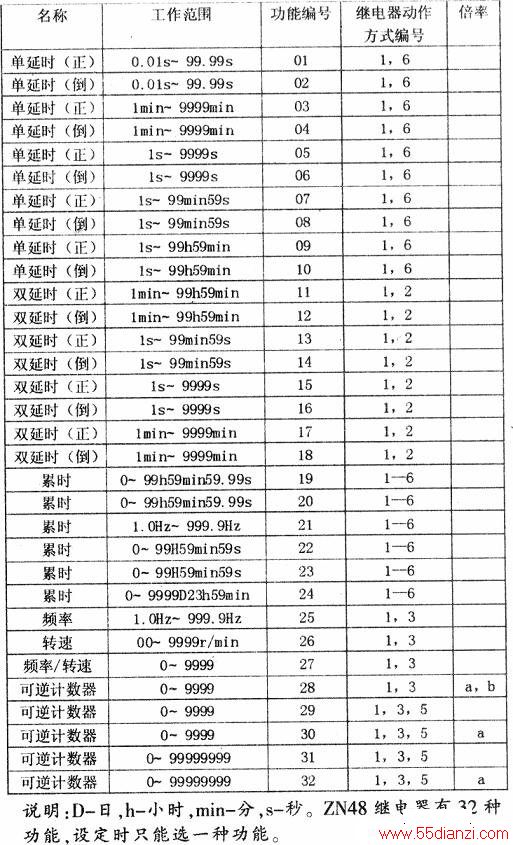

　　(3)ZN48继电器设定功能名称、编号、参数值、输出继电器动作方式设定如下表所示。

　　

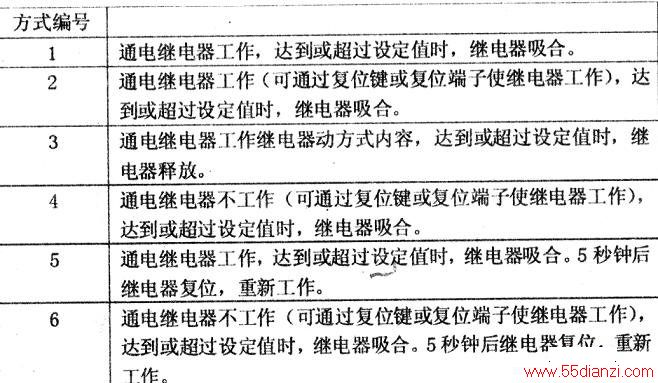

　　(4)动作方式说明见下表。
