变调传声器

　　目前的歌舞厅大都带有几间KTV包房，以免出现客人在大型歌舞厅中，需要等很长时间才能排上唱一首歌曲的局面。在KTV包房中演唱歌曲一般不太拘束，大多坐在沙发上来唱歌。而如果想对伴奏音乐进行变调处理，那还得站起来走到机器前面，按动“升降调节”键，然后再坐回到沙发上演唱。当唱完一首歌曲后，卡拉OK机便自动恢复不变调的状态，如果下一首歌曲还需要进行变调处理，便又需要从沙发上站起，走到卡拉OK机前按动“变调’’键，非常麻烦。
　　
　　为了避免频繁的重复操作，于是就出现了变调式传声器。使用这种传声器，客人可以坐在沙发上，只要用传声器上的“升调”键、“降调”键和“还原”键就可以对伴奏音乐进行变调处理。
　　

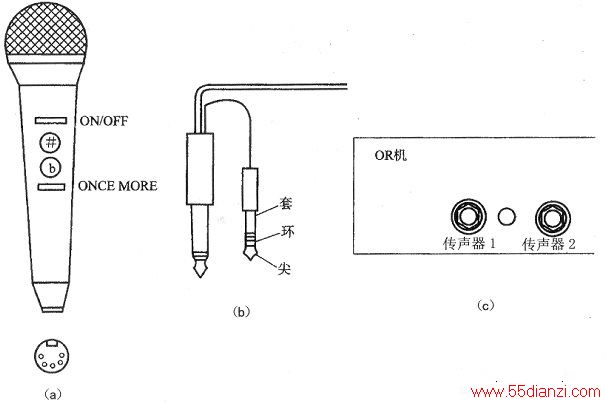

　　变调传声器的结构见下图所示（图见下页）。其中下图a是BS-70型传声器的结构；第一个键是“ON／OFF（开／关）”键；第二个键是圆形的“升调#”键；第三个键是圆形的“降调b’’键；第四个键是方形的“还原G，键。
　　
　　BS-70型传声器的技术参数如下：
　　
　　频率响应范围：80Hz～12kHz;灵敏度：75dB;阻抗：600Ω：
　　
　　指向性：心形：
　　
　　传声器线：五芯线。
　　
　　插接头见下图b所示。传声器插头为6.5mm大二芯插头；变调控制为一个小三芯插头：此插头的尖是升调控制键；环是降调控制键；套是还原控制键。
　　
　　这两个插头分别插在卡拉OK机上各自的接口中，左边插口为传声器1；右边插口为传声器2；中间插口为小三芯的遥控变调传声器插口。这样可以在传声器上利用按键对卡拉OK机进行变调处理。
