石英谐振器的符号

    石英谐振器简称为晶振，它是利用具有压电效应的石英晶体片制成的。这种石英晶体薄片受到外加交变电场的作用时会产生机械振动，当交变电场的频率与田英晶体的固有频率相同时，振动便变得很强烈，这就是晶体谐振特性的反应。利用这种特性，就可以用石英谐振器取代LC(线圈和电容)谐振回路、滤波器等。由于石英谐振器具有体积小、重量轻、可靠性高、频率稳定度高等优点，被应用于家用电器和通信设备中。

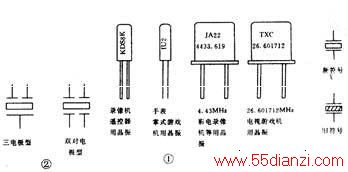

    石英谐振器按引出电极情况来分有双电极型、三电极型和双对电极型几种。图l为双电极型石英谐振器的外形，尽管它们的体积有大有小、固有振荡频率有高有低，但在电路图中均用图1(b)符号表示。三电极型和双对电极型石英谐振器的符号见图2。

    石英谐振器因具有极高的频率稳定性，故主要用在要求频率十分稳定的振荡电路中作谐振元件，如彩电的色副载波振荡器、电子钟表的时基振荡器及游戏机中的时钟脉冲振荡器等，石英晶体成本较高，故在要求不太高的电路中一般采用陶瓷谐振元件。
