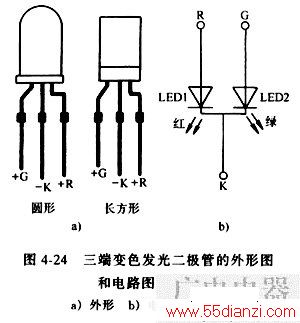

图4-24是三端变色发光二极管的外形和电路图形符号

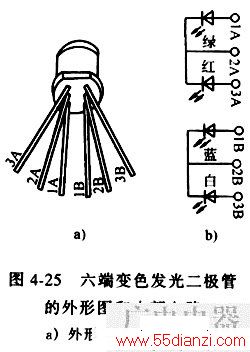

图4-25是六端变色发光二极管的外形和内部电路

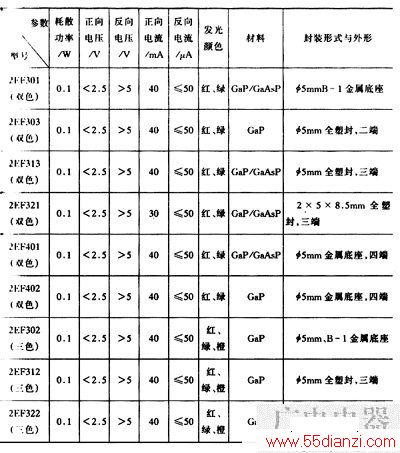

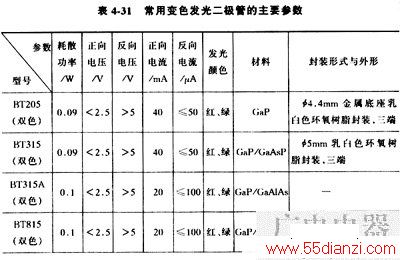

常用的双色发光二极管有2EF系列和TB系列，常用的三色发光二极管有2EF302、2EF312、2EF322等型号，见表4-31。

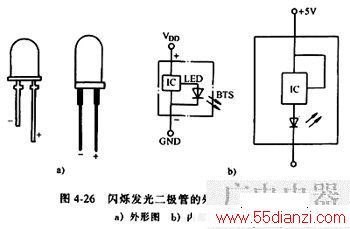

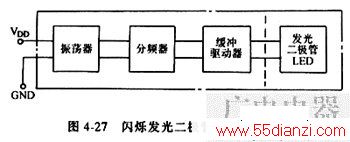

4．闪烁发光二极管 闪烁发光二极管（BTS）是一种由CMOS集成电路和发光二极管组成的特殊发光器件，可用于报警指示及欠压、超压指示。其外形、内部结构图及内电路框图见图4-26和图4-27。
闪烁发光二极管在使用时，无须外接其它元件，只要在其引脚两端加上适当的直流工作电压（5V）即可闪烁发光。

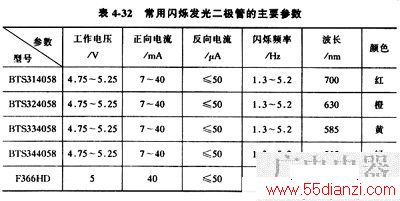

表4-32是几种常用闪烁发光二极管的主要参数。
5．电压控制型发光二极管 普通发光二极管属于电流控制型器件，在使用时需串接适当阻值的限流电阻。电压控制型发光二极管（BTV）是将发光二极管和限流电阻集成制作为一体，使用时可直接并接在电源两端。

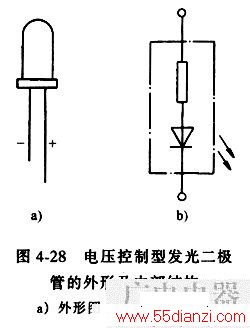

图4-28是电压控制型发光二极管的外形胩内部结构图。
电压控制型发光二极管的发光颜色有红、黄、绿等，工作电压有5V、9V、12V、18V、19V、24V共6种规格。

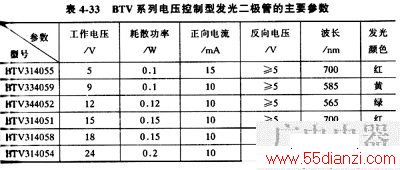

表4-33为BTV系列电压控制型发光二极管的主要参数。

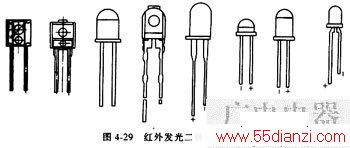

6．红外发光二极管 红外发光二极管也称红外线发射二极管，它是可以将电能直接转换成红外光（不可见光）并能辐射出去的发光器件，主要应用于各种光控及遥控发射电路中。其外形图见图4-29。
红外发光二极管的结构、原理与普通发光二极管相近，只是使用的半导体材料不同。红外发光二极管通常使用砷化镓（GaAs）、砷铝化镓（GaAlAs）等材料，采用全透明或浅蓝色、黑色的树脂封装。

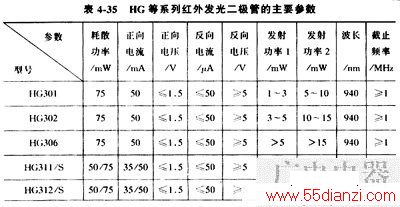

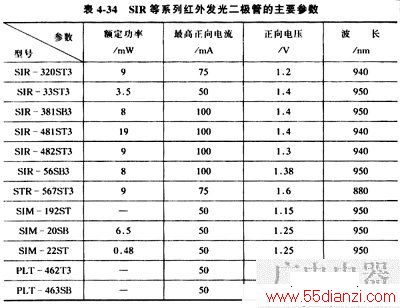

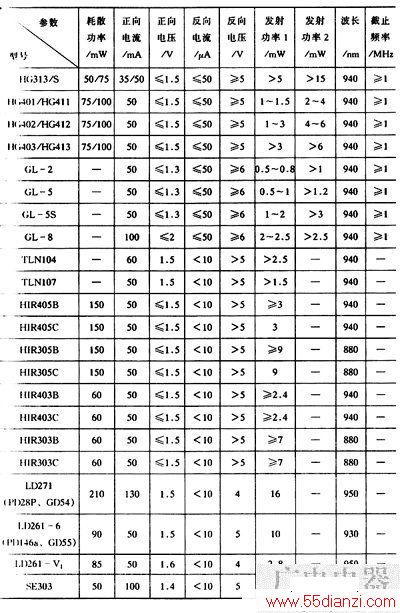

常用的红外发光二极管有SIR系列、SIM系列、PLT系列、GL系列、HIR系列和HG系列等，见表4-34和表4-35。
