PIN光电二极管原理

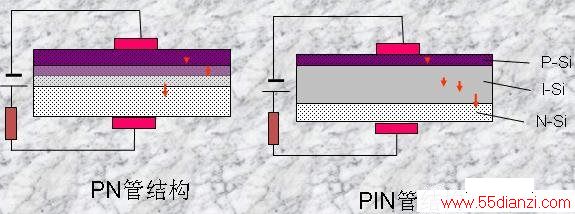

　　由于PN结耗尽层只有几微米，大部分入射光被中性区吸收， 因而光电转换效率低，响应速度慢。为改善器件的特性，在PN结中间设置一层本征半导体(称为I)，这种结构便是常用的PIN光电二极管。　　

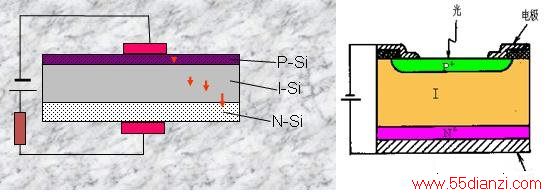

　　PIN管的结构：在P型半导体和N型半导体之间夹着一层本征半导体。因为本征层相对于P区和N区是高阻区这样，PN结的内电场就基本上全集中于 I 层中。　　

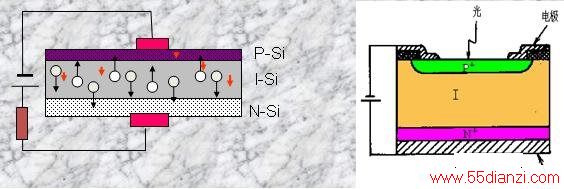

　　I层很厚，吸收系数很小，入射光很容易进入材料内部被充分吸收而产生大量电子 - 空穴对，因而大幅度提高了光电转换效率，从而使灵敏度得以提高。两侧P层和N层很薄，吸收入射光的比例很小，I层几乎占据整个耗尽层， 因而光生电流中漂移分量占支配地位，从而大大提高了响应速度。

　　I层所起的作用:

　　本征层的引入，明显增大了p+区的耗尽层的厚度，这有利于缩短载流子的扩散过程。耗尽层的加宽，也可以明显减少结电容Cj,从尔使电路常数减小。同时耗尽加宽还有利于对长波区的吸收。

　　性能良好的PIN光电二极管，扩散和漂移时间一般在10-10 s数量级，频率响应在千兆赫兹。实际应用中决定光电二极管的频率响应的主要因素是电路的时间常数。合理选择负载电阻是一个很重要的问题。　　
