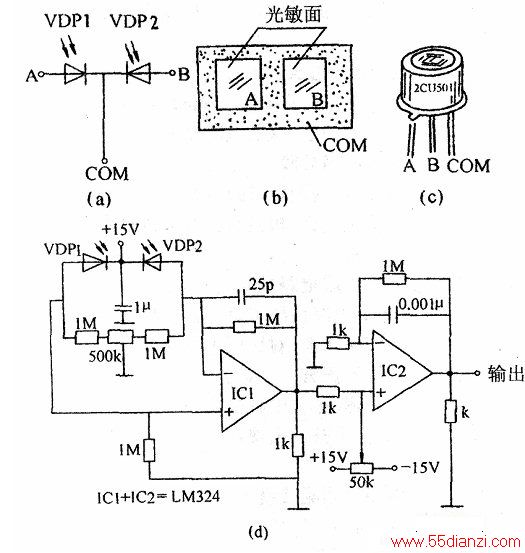

差分式光敏二极管2CU501，通常用于一维系统作探测器件，作偏离度的探测，其结构及经典电路如下图所示。
差分式光敏二极管是由一对背靠背的光敏二极管VDP1及VDP2串联构成，其电路图形符号如下图(a)所示。该器件有3条引线，外形极像一只晶体管，如下图(c)所示。3根引线（又叫管脚）中，“COM”为公共线（负极），另有“A”、“B”两根引线，分别为两个二极管的正极，用万用表可判别出来。光敏面的形状见下图(b)。
当有光斑照射在差分式光敏二极管的中心位置时，两只二极管接收到的光信号强度相等。此时，探测器输出的信号大小一样，方向相反，经过差动式放大器处理后输出为零，电路见下图(d)。若是光斑偏离探测器的中心位置，则两只光敏二极管的输出受光照强度的影响而产生差异，导致放大器的输出随之变化。
