自闪发光二极管的特点与使用

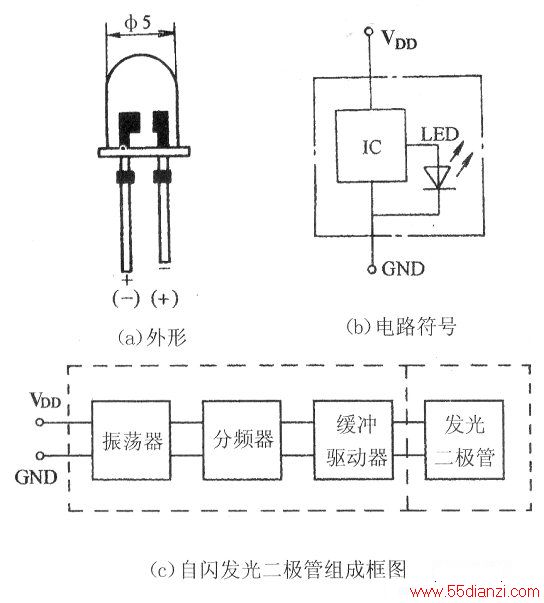

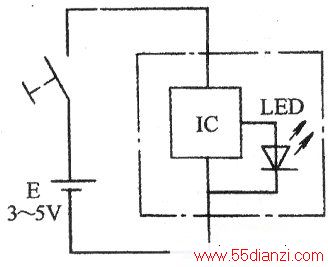

　　自闪发光二极管从外形上看和普通发光二极管一样，见上图(a)。它的电路符号如上图(b)所示。自闪发光二极管的内部结构如上图(c)所示。它是由一块CMOS集成电路和一只发光二极管组合而成。自闪发光二极管的典型用法，如下图所示。
　　
　　使用自闪发光二极管一定要分清管子的正、负极，电源不能接反。一般自闪发光二极管管脚长的是正极（接电源正极），但也有个别的进口自闪发光二极管的长管脚是负极，使用时要特别注意。
　　
　　通常自闪发光二极管的工作电压为5v，最低工作电压为3V。
　　
　　自闪发光二极管由于结构简单体积小，因此可以广泛地应用在各种玩具和报警提示电路中。
