片状带阻晶体管

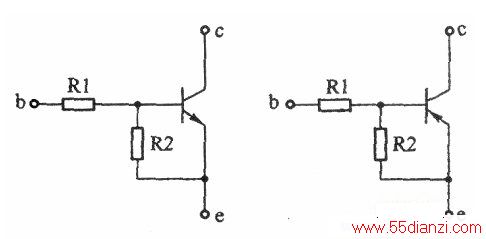

　　片状带阻晶体管又叫状态晶体管，是由一个晶体管及一两个内接电阻组成的，如下图所示。
　　
　　状态晶体管在电路中使用时相当于一个开关电路，当状态晶体管饱和导通时IC很大，c、e极间输出电压很低，当状态晶体管截止时，Ic很小，c、e极间输出电压很高，相当于V∝(供电电压)。管子中的Rl决定了管子的饱和深度，Rl越小，管子饱和越深，Ic电流越大，c、e极间输出电压很低，抗干扰能力越强，但Rl不能太小，否则会影响开关速度。R2的作用是减小管子截止时集电极的反向电流，并可减小整机的电源消耗。

　　
　　状态晶体管在外观结构上与普通晶体管并无多大区别，要区分它们只能通过万用表进行测量。
　　

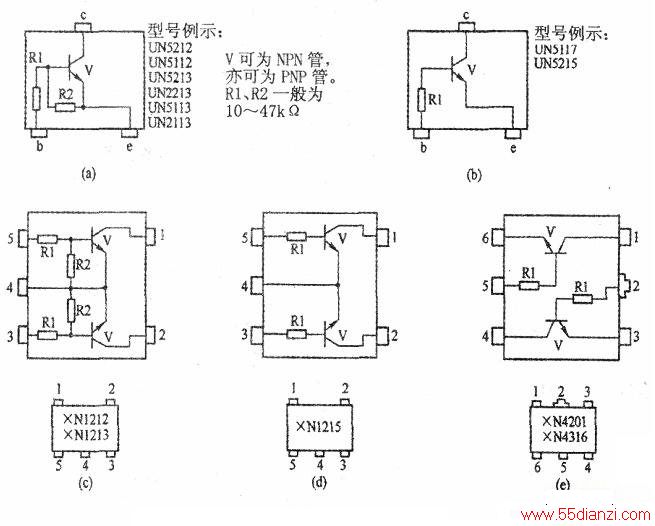

　　状态晶体管以日本生产的为多。各厂家的型号各异，常见带阻晶体管外形及内部电路如下图所示。
