何谓IGBT管

　　在电磁炉电路中，开关管扮演着非常重要的角色。

　　当开关管导通时，+300V经加热线圈、开关管以大电流给加热线圈充电，电能转化为加热线圈中的电磁能。

　　经测试，此时加在开关管上的电压约为+250V，工作电流在20～40A之间。如此大的工作电流，什么样的开关管才能安全稳定地工作呢？

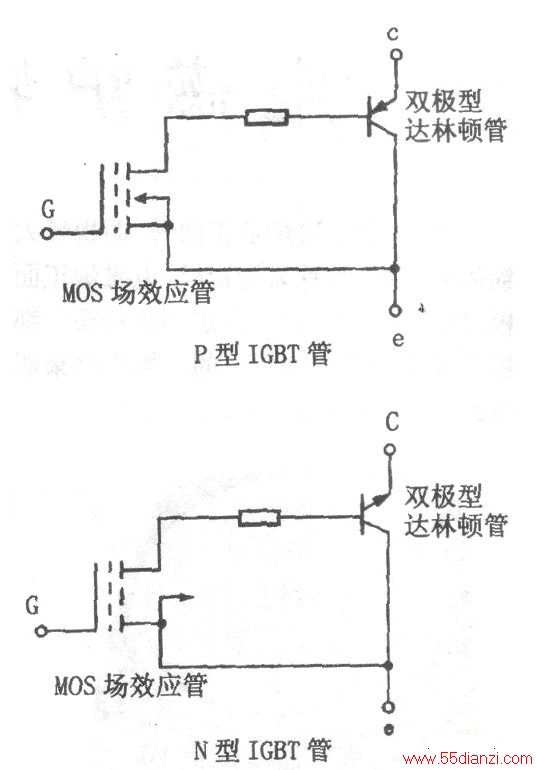

　　普通的MOS场效应管，虽然仅需微弱的驱动电压即可工作，但工作在高电压和大电流状态时，因内阻较大，管子发热快，难以长时间工作；大功率达林顿管虽然可以在高电压、大电流状态下长时间工作，但需要较大的驱动电流。经过研究，人们将场效应管与大功率达林顿管有机地结合，将场效应管作为推动管，大功率管作为输出管，如下图所示。

　　这样一个组合体集两者优点于一身，在驱动电压下，便可在上述高电压、大电流状态下长期安全工作，并表现出极好的开关特性，输出功率可达1000W以上。

　　从下图中可看出，这里所说的功率管实际是由绝缘栅型场效应管和双极型达林顿管复合而成，因此简称为绝缘栅型双极晶体管，其英文表示为IusulatedGate BipolarTransistor，缩写为IGBT。
