电力晶体管的工作状态和普通晶体管的工作状态

　　就基本工作状态而言，电力晶体管和普通晶体管是一样的，也有三种状态：

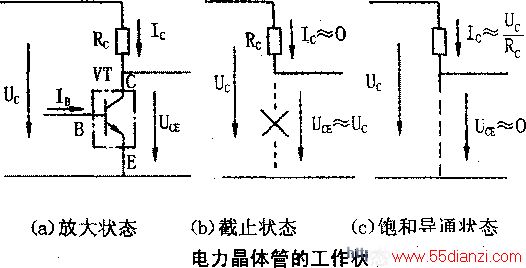

　　1.放大状态集电极电流的大小由基极电流来决定（图5（a））：

　　IC=β*Ib式中Ic--集电极电流（A）Ib--基极电流（A）β--电流放大倍数。

　　GTR两承受的电压为：

　　UCE=Uc-IcRc式中UCE--GTR的集电极与发射极之间承受的电压，V:

　　Uc--电源电压（V）Ic--集电极电流（A）Rc--集电极电阻（负载电阻），Ω。

　　2.截止状态当基极电流等于0时，GTR处于截止状态，如图5（b）所示。这时：

　　Ic≈0A（只有极小的泄漏电流）；UCE≈Uc（C、E间承受电源全电压）。

　　3.饱和导通状态当IB>Uc/Rc时，GTR处于饱和导通状态，如图5（c）所示。这时：

　　管压降接近于0V（实际约为2~3V）；UCE≈0V集电极电流基本上取决于欧姆定律：

　　Ic≈Uc÷Rc
