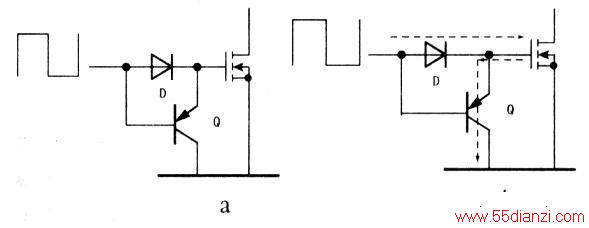

灌流电路的另外一种形式,对于某些功率较小的开关电源上采用的MOS管往往采用了下图a的电路方式。
图中D为充电二极管,Q为放电三极管(PNP)。工作过程是:当激励方波在正半周时,D导通,对MOS管输入踹等效电容充电(此时Q截止);当激励方波在负半国时,D截止,Q导通,MOS管栅极S所充电荷,通过Q放电,MOS管完成“开”与“关”的动作,如下图b所禾。此电路由激励信号直接“灌流”,激励信号源要求内阻较低。该电路一般应用在功率较小的开关电源上。
