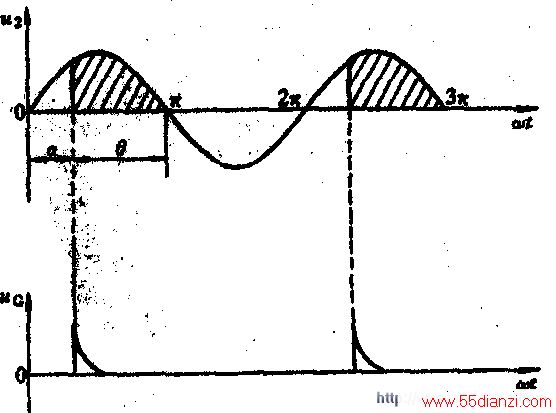

从下图所示单相半波可控整流电路的电压波形来说明，U2为电源电压波形，当晶闸管承受电源电压正半周某一时刻，假设在电角度a时刻，给管子加上触发脉冲Ug，这时晶闸管立刻从阻断转为导通，此导通一直维持到电源电压过零变负那一时刻，晶闸管自动关断，下一个周期重复前面的过程。从电源U2过零变正到管子被触发导通这段时间折合成电角度a。称为延迟角(曾称控制角)。把晶闸管导通持续的时间折合成的电角度θ，称为导通角，并且：θ=π-α。
