(电路的共模输入信号高)，因此集成运放的共模抑制比要求高
由此我们可以看出它实际完成的是：对输入两信号的差运算。
十 ：和、差电路
(1)反相求和电路
它的电路图如图(1)所示:（输入端的个数可根据需要进行调整）其中电阻R'为:
它的输出电压与输入电压的关系为：
它可以模拟方程：
。它的特点与反相比例电路相同。它可十分方便的某一电路的输入电阻，来改变电路的比例关系，而不影响其它路的比例关系。
（2）同相求和电路
它的电路图如图（2）所示：（输入端的个数可根据需要进行调整）
它的输出电压与输入电压的关系为：
。它的调节不如反相求和电路，而且它的共模输入信号大，因此它的应用不很广泛。
（3）和差电路
它的电路图如图(3)所示：
此电路的功能是对U
i1、U
i2进行反相求和，对U
i3、U
i4进行同相求和，然后进行的叠加即得和差结果。
它的输入输出电压的关系是：
。

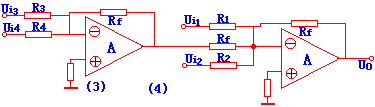

由于该电路用一只集成运放，它的电阻计算和电路调整均不方便，因此我们常用二级集成运放组成和差电路。它的电路图如图（4）所示
它的输入输出电压的关系是：
它的后级对前级没有影响（采用的是理想的集成运放），它的计算十分方便。
十一：积分电路和微分电路
(1)积分电路
它可实现积分运算及产生三角波形等。积分运算是：输出电压与输入电压呈积分关系。它的电路图如图(1)所示：它是利用电容的充放电来实现积分运算
它的输入、输出电压的关系为：
其中:
表示电容两端的初始电压值.
如果电路输入的电压波形是方形，则产生三角波形输出。
(2)微分电路
微分是积分的逆运算，它的输出电压与输入电压呈微分关系。电路图如图（2）所示：
它的输入、输出电压的关系为：
十二：对数和指数运算电路
它的输入、输出电压的关系为：
（也可以用三级管代替二极管）
(2)指数运算电路
指数运算电路是对数运算的逆运算,将指数运算电路的二极管(三级管)与电阻R对换即可。电路图如(4)所示
它的输入、输出电压的关系为：
利用对数和指数运算以及比例，和差运算电路，可组成乘法或除法运算电路和其它非线性运算电路
十三：滤波电路的基础知识
滤波电路的作用：允许规定范围内的信号通过；而使规定范围之外的信号不能通过。
滤波电路的分类：（按工作频率的不同）
低通滤波器：允许低频率的信号通过，将高频信号衰减。
高通滤波器：允许高频信号通过，将低频信号衰减。
带通滤波器：允许一定频带范围内的信号通过，将此频带外的信号衰减。
带阻滤波器：阻止某一频带范围内的信号通过，而允许此频带以外的信号衰减。
我们在电路分析课程中已学习了，利用电阻、电容等无源器件构成的滤波电路，但它有很大的缺陷如：电路增益小；驱动负载能力差等。为此我们要学习有源滤波电路。
十四：有源滤波电路
(1)低通滤波电路
它的电路图如图(1)所示:(我们以无源滤波网络RC接至集成运放的同相输入端为例)
其中：Aup为通带电压放大被数，
