用编码法画等效电路图

　　在直流电的电路计算中，学生最感到困难的是怎样把电路化成熟悉的串、并联形式，即如何画等效电路图。
　　
　　画等效电路图的方法很多，下面介绍一种易为学生接受的方法—编码。
　　
　　一、编码法画等效电路圈的步骤
　　
　　1．编码
　　
　　将每个电阻两端编上数码，对等电位电用同一数码标出。
　　
　　2．识别
　　
　　凡两端数码对应相同的电阻（说明两端电位对应相等），即为并联电阻。
　　
　　3．作图
　　
　　将数码相同的各端点接在一个节点上。
　　
　　二、实例
　　

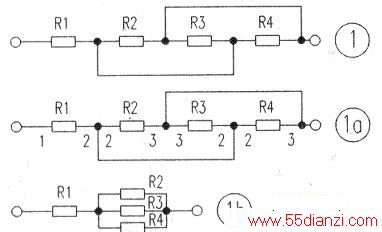

　　例一：画出图1的等效电路图。
　　
　　作等效电路图的步骤：
　　
　　1．编码如图1(a)
　　
　　2．识别编码后可知，R2、R3、R4两端数码均为2、3，所以R2、R3、R4为并联，再与R1串联。
　　
　　3．作图将数码相同的各端点接在一个节点上得图1(b)。

　　

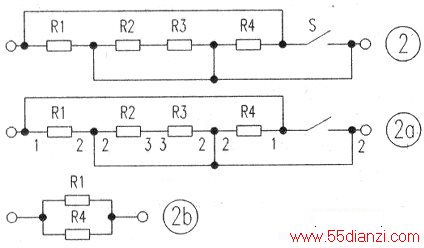

　　例二：画图2的等效电路图。
　　
　　作图步骤：
　　
　　1．编码如图2(a)
　　
　　2．识别编码后发现R1、R4两端均为1、2，所以R1、R4为并联；R2、R3两端均为2、3。然而编码为3的端点是悬空不与任何电阻和端点极联，即R2、R3无电流通过被短路。
　　
　　3．作图将数码相同的各端点接在一个节点上得图2(b)。

　　

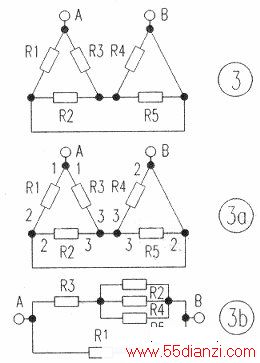

　　例三：画出A、B两端的等效电路图。
　　
　　作图步骤：
　　
　　1．编码如图3(a)
　　
　　2．识别编码后知R2、R4、R5两端编码后均为2、3，所以R2、R4、R5为并联，再与R3构成一条支路。R1编码为1、2直接连接于A、B两端构成另一条支路。即R2、R4、R5并联后与R3串联，然后与Rl并联。
　　
　　3．作图将数码相同的各端点接在一个节点上得图3(b)。
