随着无线电话业务的高速发展，甚高频和超高频波段的对讲机用户、高频波段的无绳电话用户以及其它无线电话用户急剧增加，因频率重叠或接近而造成的申音或干扰现象越来越普遍，通信内容很容易被窃听，因此无线电话加密是目前迫切需要解决的问题。XX-23型无线通信加密器是为解决这一问题而设计的。它采用了倒频加密大规模集成电路和表面安装元器件，具有使用方便，保密效果好，体积小，耗电少，音质好，便于更改密码等特点。
XX一23加密器适用于无绳电话，对讲机，VHF和UHF车载机、基地台以及SCA等加密通信装置。
一、倒频加密原理
倒频加密是通过倒置音频频谱的方法来达到加密目的的，适用于各种制式无线电话的加密通信。

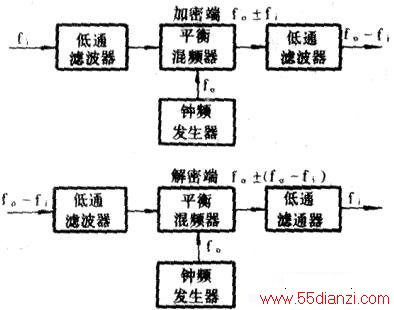

众所周知，人的语言频率一般在300～3400Hz的范围内，人发出的每个音索都有不同的频谱。不同的音素可根据其不同的频谱识别出来。如果人为地把讲话人的话音频谱改变或倒置，就很难听懂讲话的内容。倒频加密法就是利用这一原理，在发话端将话音频谱改变或倒置，在接收端再将其还原。倒置和还原最常用的方法是混频法，其原理方框图如下图所示。
发话端话音信号fi经过第一低通滤波器后，高于3400Hz的谐波或杂波分量就被滤除。
低通滤波后的fi与钟频发生器的fo进行混频，平衡混频器的输出信号为fo±fi，其中fo+fi困高于低通滤波器的截止频率而被抑制，于是发信端只有fo-fi输出，话音即被加密。同理，在接收端fo-fi信号与钟频fo混频后，fo+(fo-fi)分量被滤除，只输出fo-(fa-fi)=fi信号。这样，发信端的话音被还原。
从倒频加密原理可知，发端（加密端）与收端（解密端）的钟频必须相同，才能使解密后的信号还原。实践证明，两个钟频相差大于50Hz时，解密后的信号将变调，失真；钟频相差大于100Hz时，解密后的信号产生严重失真；如果大于200Hz，则话音不能还原。因此可采用变换钟频的方法来进行加密，在收发整个加密系统的带宽范围内，每隔200Hz安排一个频点作为密码点。钟频可采用晶振经分频器产生，改变不同的分频比就可获得相应的密码点。当然也可以同时改变晶振频率与分频比来获得更多的密码点。
二、XX-23型加密器的主要性能
XX-23型加密器是由倒频加密专用集成电路和部分外围元件组成的厚膜电路。加密器内部含有发端（加密部分）和收端（解密部分），并包含晶体振荡器和分频器。晶体可以更换。分频器的分频比可通过开关Kl、K2的不同组合来变换。加密器还装有加密／不加密转换开关。
加密器的主要性能如下：(1)加密方式：语音频谱倒置。(2)更换密码方法：改变晶振频率和改变分频器的分频比。在无线电收发机的频响为4kHz的条件下，晶振频率可在2.3-4MHz范围内任选。钟频等于晶振频率除以分频比。Kl、K2的状态（断开为高电平，接地为低电平）与分频比的关系如右表所列。(3)加密通道增益：0±2dB；解密通道增益：0士2dB。(4)信噪比：≥45dB。(5)失真：≤35dB。(6)加密通道与解密通道间的隔离度优于60dB。(7)负载能力：加密端为50kΩ，解密端为lkn。(8)工作电压：3V±10%。
(9)耗电：2．5mA。(10)体积：30（长）×19,5（宽）×8（高）mm。
三、XX-23加密器的安装
XX一23加密器的安装步骤如下：(1)将发射机的话筒前置放大的输出端断开，接到加密输入端。同时将加密输出端接到话音放大器输入端。(2)将接收机的低频放大器的输入端断开，分别接到解密输入端和解密输出端。(3)将地线与收发机的电源负（地）端相连。(4)将+3V电源线连到收发机的电源正端，如果电源高于3V，需加降压电阻R，R值为（电源电压一3）×lO的3次方/2.5Ω。(5)按分频比要求拨好Kl、K2的位置。

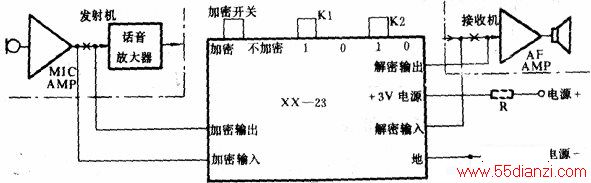

要注意的是，通信双方都要使用XX一23加密器和同一频率的晶振，还要将K1、K2拨到相同的位置。(6)将加密开关拨到不加密状态，通信双方构通联络，然后将开关拨到加密状态，即可进行加密通信。安装示意图如下图所示。
四、XX--26型倒频解密器
XX-26型倒频解密器是专门为调频附加信道FM-SCA广播收音机设计的解密器，它的工作原理和性能与XX-23型完全相同，只是没有加密功能和三个开关，钟频可由用户选定。

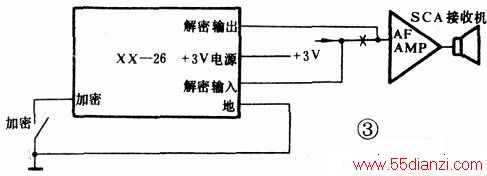

XX-26型解密器也采用了表面安装元器件，体积只有19.5×13×8mm，适用于SCA收音机解密，其安装接线如下图所示。
该解密器也是接在SCA接收机的音频放大器的输入端，电源电压为3V±10%，耗电为2.5mA。
加密控制端接加密开关，如果无须控制，则将加密控制线接地。
