CCD摄像头具有体积小、重量轻、灵敏度高、寿命长、抗振动及不受电磁干扰等特点,这也正是CCD摄像头取代CMOS摄像头的主要原因。 CCD摄像头的技术指标主要有以下几项:
1.清晰度
一般多指水平清晰度。电视监控系统水平清晰度要求彩色摄像头在300线以上,黑白摄像头在350线以上。
2.灵敏度
灵敏度又称最低照度,用lx(勒克斯)表示。一般灵敏度大于0.11x的摄像头为普通型;低于0.11x的摄像头为星、月光级高灵敏度型,也称作电子增感摄像头或夜视型摄像头。
3.信噪比
信噪比表示摄像头的图像信号与它的噪声信号之比,用S/N表示。S表示摄像头在假设无噪声时的图像信号值,N表示摄像头本身产生的噪声值(比如热噪声),二者之比即为信噪比,用分贝(dB)表示。信噪比越高性能越好,典型值为46dB。
4.视频输出值
CCD芯片将光信号转换为电信号后,经视频处理电路滤波、放大形成视频信号输出,其值常用峰一峰值表示,多为1Vp-p~1.2Vp-p,即输出1V~1.2V峰一峰值负极性(同步头朝下)复合视频信号。
5.CCD靶面尺寸

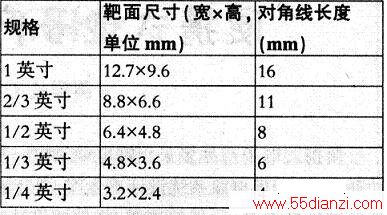

CCD靶面是指CCD芯片成像面。成像面的尺寸规格不同,形成的图像大小也不同。CCD的成像尺寸常用的有1/2英寸、1/3英寸等多种规格,见下表所示。
为了保证摄像所得图像在显示器上不变形,CCD的靶面尺寸通常为4:3,这样所得图像宽度和高度的比例也为4:3。另外,CCD摄像头靶面越小,生产成本越低。目前,市场上的摄像头多采用1/3英寸及其以下规格的CCD。
6.同步方式
现代的CCD摄像头大多采用相位可调线路锁定的同步方式,即以交流电源频率(50Hz)作为用于垂直同步的参考值,而代替了摄像头的内同步发生器。在切换摄像头输出时,图像无滚动,不会造成画面失真。此外还有一个外部调整的相位控制(+90%),所以可获得非常精确的同步。
除了上述几种技术指标外,摄像头的供电电源分为直流和交流两种供电型式,常见的交流供电电压有110V、24V,直流供电电压有24V、12V和9V。摄像头与镜头接口形式有C/CS型之分,扫描制式有PAL-B和NTSC之分。
