mini JW-A21型AM收音机电路分析

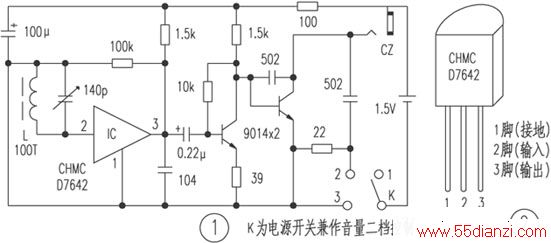

    该机整机仅比普通打火机大，小巧、灵敏度尚可，用耳塞收听音质颇佳。其特点是外形结构新颖，内部电路简单易装且无需调试，很适合中学生劳技课试装。图１是根据该产品实物绘出的内部电路图，供参考。集成块Ｄ７６４２外形像塑封的小功率三极管，如图２所示。经查有关资料，ＩＣ Ｄ７６４２可替换的产品有：ＹＳ４１４、ＢＳ４１４、ＭＫ４８４、ＮＴ４８４等。　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　
