用电改锥实现电机的正反转

　　这种电改锥是一种串励式直流电机，内附可反复充电的大容量锂电池，因而可避免像交流电钻或电锤那样，使用中必须接交流电源麻烦和危险的问题。
　　

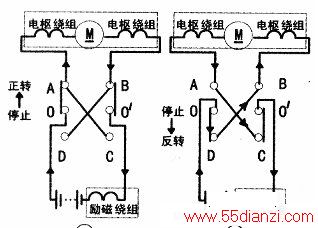

　　所谓串励式直流电机，就是主磁极励磁绕组与电枢绕组串联而得名。这种直流电机的最大特点，就是具有较强的过载能力和软机械特性。所谓软机械特性，就是当负载减轻时，电机转速增大，从而提高效率。当负载增大时，电机转速变慢，转矩增大，当超过某一值时，电机停转，而电流却增加不多。显然，这种特性正好适合当螺钉或螺姆被拧紧时电解锥停转。这就是为何电解锥要使用串励式直流电机的原因。然而，家居装修工或电器维修师傅在工作过程中，有时是拧紧螺钉或螺姆，有时却是为了卸下螺钉或螺姆，这就需要电改锥具有正转和反转功能。那么，电改锥是怎样实现正转和反转功能的呢？有一定电学知识的人知道，要改变直流电机的旋转方向，有两种方法：一是通过电枢绕组的电流方向不变，仅改变通过电枢绕组的磁通方向。二是通过电枢绕组的磁通方向不变，使通过电枢绕组的电流方向改变，看见过装修或电工师傅在工作过程中情景的人也许知道，控制转向实际是靠一个双刀双掷开关来完成的。这种开关有三档，若为杠杆式钮子开关，则控制钮处于垂直位置时，电改锥停转。当需要电改锥正转时，可将控制钮扳向前端（若开关是像手电筒拨动式开关，则将控制钮推向前方）。于是．（见附图）连接刀与A、B点接通（即图中的O、A点，O/、B点分别连通）。此时．电流从电池正极出发，经O、A点一电机电枢绕组一B、O’点一电机励磁绕组一回到电源负极形成回路，电机正向旋转。当需要电改锥反转时，可将控制钮扳向后端（若开关是像手电简拨动式开关，则将控制钮推向后方）。
　　
　　于是，（见附图）连接刀与D、c点接通（即图中的0、D点．0’、C点分别连通）。此时，电流从电池正极出发，经0、D点→D、B点一电机电枢绕组-A、C点一C、0’点一电机励磁绕组一回到电源负极形成回路，电机反向旋转。显然，这种改变电改锥正、反转的方法是让通过电机电枢绕组的磁通方向不变，而使通过电枢绕组的电流方向改变来实现的。如果将附图中的电枢绕组与励磁绕组位置互换，那就变成了让通过电机电枢绕组的电流方向不变，而使通过电枢绕组的磁通方向改变来实现电改锥正、反转了。
