力矩式自整角机

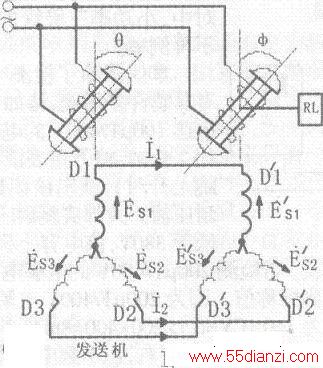

　　在控制式自整角机中，转角的随动是通过伺服电动机来实现的。伺服电动机既带动控制对象，还带动控制式自整角机的转子。如果负载很轻（比如仪表的指针），就不需要应用伺服电动机，由自整角机直接来实现转角随动，这种就是力矩式自整角机。下图是力矩式自整角机接线示意图，从图中可看出，它与控制式自整角机不同的是，发送机和接收机的单相绕组作为励磁绕组均接在同一交流电源上。
