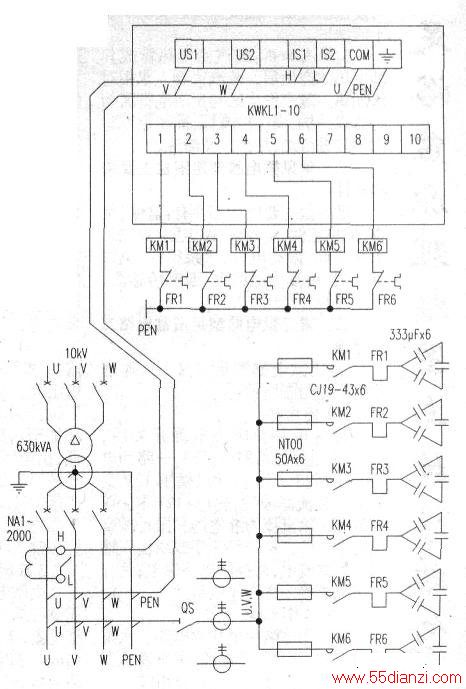

该型功率因数自动补偿电路如附图所示。该型无功补偿控制器是依据取样电流和电压的相位角来判断总进线的滞后角，通过微处理器运算出需要补偿的容性负载量，启动1到10投切继电器吸合与释放来调整补偿的容性负载量。具有实时显示电流和功率因数；过压保护：设定参数断电记忆；确保电容器完全放电功能。即切除后再投入同一组电容需要延时180s后再执行，先投先切，后投后切，循环控制，保证了电容器的充分放电。
该型无功补偿控制器接线端子功能说明：
US1、US2为电压取样端子；IS1、IS2为电流取样端子。接线注意事项：US1、US2电压取样相要求与IS1、IS2电流取样不同相；COM为供电端，一般与IS1、IS2电流取样同相。接地端接PEN。1到10输出控制端内部为继电器常开接点，通过微处理器控制继电器吸合。继电器接点上端接COM供电，下端接输出。如果投切接触器线圈电压为AC220V，那么接触器线圈一端接输出端，另一端接PEN线。
