商海拔电气设备安全距离的确定

　　空气间隙在不同类型的电压下，具有不同的电气强度，电压形式一般分为雷电过电压、内过电压和最大工作电压。因此．根据空气间隙的放电特性来确定不同的带电导体间、设备和导体的带电部分至接地部分间允许的最小空气间隙。对110kV以下的配电装置绝缘间隙A值是采用惯用法来确定的。
　　
　　1)雷电过电压决定的A值
　　
　　由避雷器的保护水平决定相应的冲击放电电压，然后查标准大气条件下空气间隙的全波放电特性曲线，根据《电力工程设计手册》的图15-43棒一板、棒一棒间隙的冲击50%放电电压和间隙距离的关系曲线得出A值，冲击放电电压计算式为！

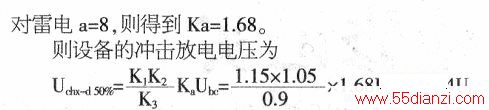

　　上式中K1表示距离系数，一般取1.15，K2表示陡坡系数，一般取1.05，K3表示间隔系数，耐受电压换算为放电电压取0.9，Ubc-表示避雷器保护水平，Ka表示海拔修正系数，采用文献[4]的比湿法，计算式为

　　则高海拔电气设备的常用避雷器型号及雷电冲击放电电压如下表所示：

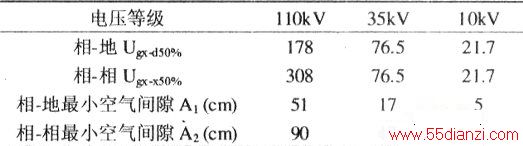

　　因此，各级电压的计算值及户外设备在大气过电压时的A值见下表，其中A2=1.1Al。

　　相应的，可以得到lOkV和6kV户内配电装置的A值见下表。

　　2)内过电压决定的A值
　　
　　根据《电力工程设计手册》的图15-42棒一板、棒一棒间隙的工频放电电压和间隙距离的关系曲线，由内过电压决定的相应工额放电电压计算式为：
　　
　　相对地工频放电电压：

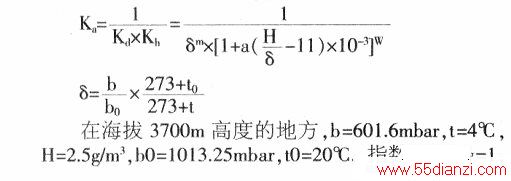

　　上两式中K0表示内过电压计算倍数，Uxg表示最高工作相电压，K3表示间隔系数，一般取0.9，B表示冲击系数，一般取1.1，Ka表示海拔修正系数，与前面相同的计算方法，在海拔3700米高度的地方，b=601.6mbar,t =4℃,H =2.5g/m3:b0 =1013.25mbar,t0=20qC，指数m=1．w=1，对工频a=11，则得到Ka=1.718。
　　

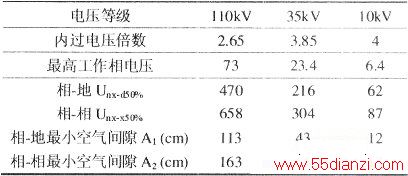

　　则按上两式计算结果，查工频放电电压曲线得到的A值见下表。

　　3)最大工作电压决定的A值
　　
　　对llOkV及以下电压等级，中性点直接接地系统，最大工作电压时的放电电压值可按下式计算：

　　上式中的1.3表示考虑了工频过电压，风偏等因素的安全系数，根据公式计算结果查工频放电电压曲线得到的A值见下表。

　　4)实际应用
　　
　　在3700米海拔的国家广电总局602台10kV高配室电气设备A值选择见下表。

　　国家广电总局602台lOkV高配室电气设备从投运以来一直运行良好，未发生过任何设备的外绝缘事故。
　　
　　因此，采用上述方法所确定的3700米高海拔电气设备外绝缘耐受电压水平是能够保证设备安全运行的。
　　
　　本文通过对西藏3700米海拔电气设备绝缘间距的分析和计算，以及国家广电总局602台10kV高配室电气设备在3700米运行良好，可以看出在西藏高海拔地区电气设备绝缘水平和空气间隙的选取应满足有关规程，这样才能保证电气设备在工作电压、操作过电压和雷电过电压的情况下能够安全运行。
