单相双值异步电动机的组成

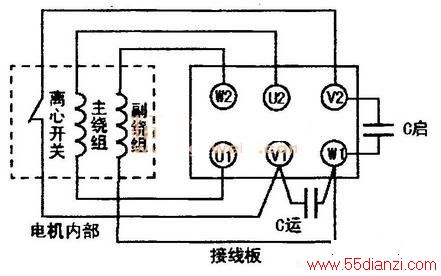

　　单相双值异步电动机电器部分由定子铁芯、鼠笼型转子、主绕组线圈、副绕组线圈、运转电容、启动电容、离心开关、接线板组成。电机主、副绕组线圈相差90°嵌放在定子铁芯槽内。电机内部主绕组、副绕组及离心开关在机壳外接线板上的接法如下图所示。
　　
　　由于单相双值电动机副绕组串联有运转电容，交流电通过该电容后会产生较大的相位差。相差90°的电流在通过空间相差90°的两相绕组时，产生合成的旋转磁场，鼠笼型转子在旋转磁场下产生电磁转矩而旋转，使电动机启动运转。图中电容C1是为增加启动转矩设置的启动电容，C2是参与运行的运转电容。
