RL系列螺旋式熔断器

　　（1）、结构：主要由瓷帽、熔断体（熔芯）、瓷套、上、下接线桩及底座等组成。熔芯内除装有熔丝外，还填有灭弧的石英砂。

　　（2）RL系列螺旋式熔断器的特点：

　　a)一般用于工业控制电路，体积小、带有指示器；
　　
　　b)熔体是细铜丝或铜薄片；
　　
　　c)额定电流小，分断能力不高；
　　
　　d)安装连接时应注意进出接线方式。

　　用电设备的连接线应接到金属螺旋壳的上接线端，电源线应接到底座的下接线端，以便更换熔管时金属螺旋壳上不会带电，保证用电安全。

　　（3）常用RL系列螺旋式熔断器：

　　a)RL5系列适用于矿用电气设备控制回路中，主要做短路保护;

　　c)RL8系列适用于交流50Hz的电路中，主要作电缆导线等低压配电系统中线路的过载和短路保护。

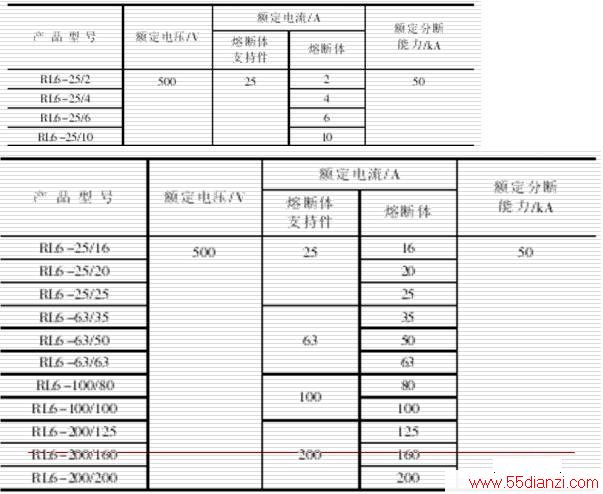

　　RL6系列:额定电压为500V，额定电流2～200A，额定分断能力50KA;
　　
　　RL7系列:额定电压为660V，额定电流2～100A，额定分断能力25KA;
