变频器异常时自动切换到工频电源运行电路

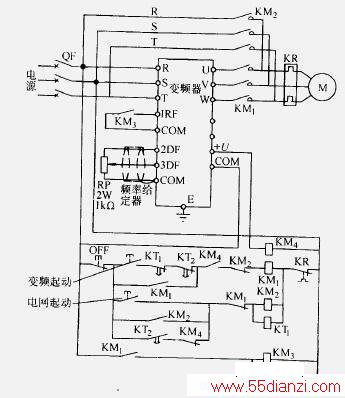

　　变频器异常时自动切换到工频电源运行电路如下图所示。

　　注意事项：

　　1）接触器KM1和KM2#应有电气或机械联锁；

　　2）变频器保护功能动作时，可断开一下断路器或使复位端子短路来复位；

　　3）时间继电器KT1、KT2的给定就超过电动机的自由停车时间或变频器减速时间；

　　4）从工频电网运转到变频器运转的切换，要用停止按钮，使电动机一度停止后再进行；

　　5）工频电网与变频器输出的相序必须一致。
