漏电保护器的原理简述

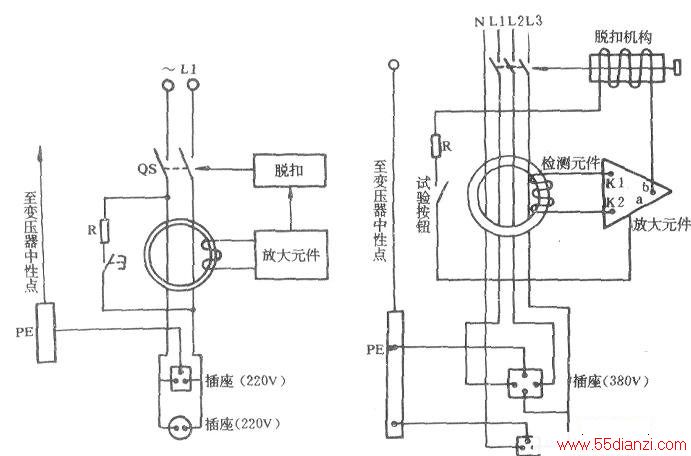

　　下左图是供单相供电使用的漏电保护器接线图；下右图是供三相三线制使用的漏电保护器接线图。由下右图可知，电源线L1、L2、L3、N穿过互感器的环形铁心构成一次侧，二次线圈和放大元件与主开关脱扣器的脱扣线圈相线相连；在电器设备正常工作情况下，一次侧电流的失量和为零，在铁心中的磁通矢量和也为零。正常时在二次线圈上没有感应电流，放大元件Kl．K2无电压，a-b处于截止状态。当电器设备发生漏电或人身体触电时，一次侧电流失量和不为零，多出一个漏电电流，在铁心中的磁通量的失量和不为零，当感应电流达到整定值时，放大元件Kl·K2有电，ab导通，脱扣器线圈得电动作，主开关跳闸，切断故障电路，从而起到保护人和设备的作用。
