中性点二极管提高发电机功率原理

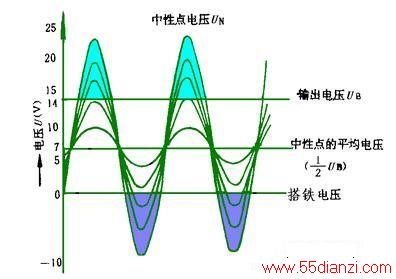

　　交流发电机中性点电压为三次谐波，随着发电机转速的提高，中性点三次谐波电压也升高。

　　当中性点电压瞬时值高于三相绕组的最高值时，中性点正极管导通对外输出电流；电流回路为：中性点→中性点正极管→负载→某一负极管→定子绕组→中性点。
　　
　　当中性点电压瞬时值低于三相绕组的最低值时，中性点负极管导通对外输出电流；电流回路：中性点→定子绕组→某一正极管→负载→中性点负极管→中性点。
